SEA KING
IL RE del MARE
 |
23/10/2009 Inizia una nuova avventura per il team. Realizzare un modello partendo da una scatola di plastica HASEGAWA scala 1/48. Il modello prescelto è il Sea King !! SCALA 1/6.5 |
||
 |
 |

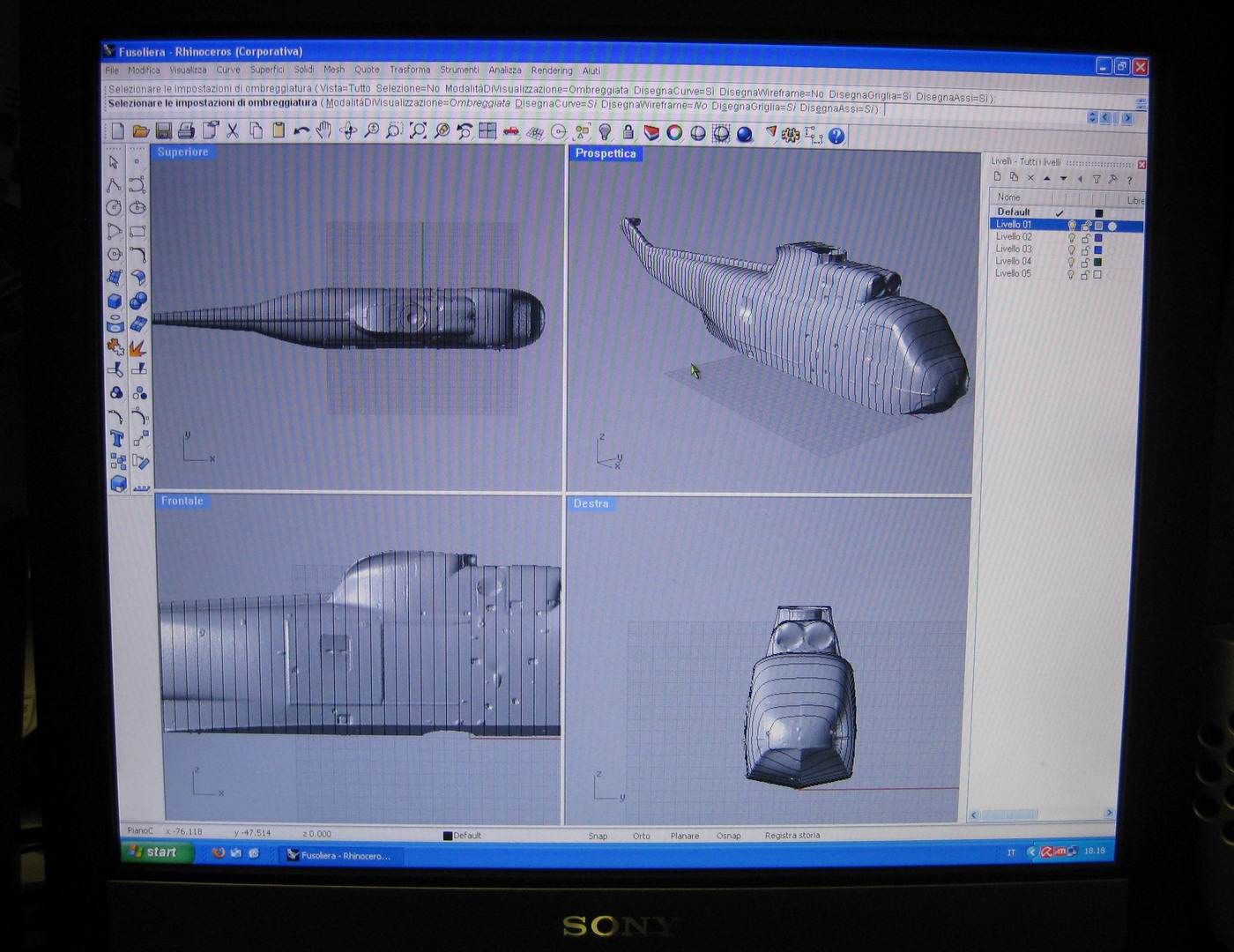

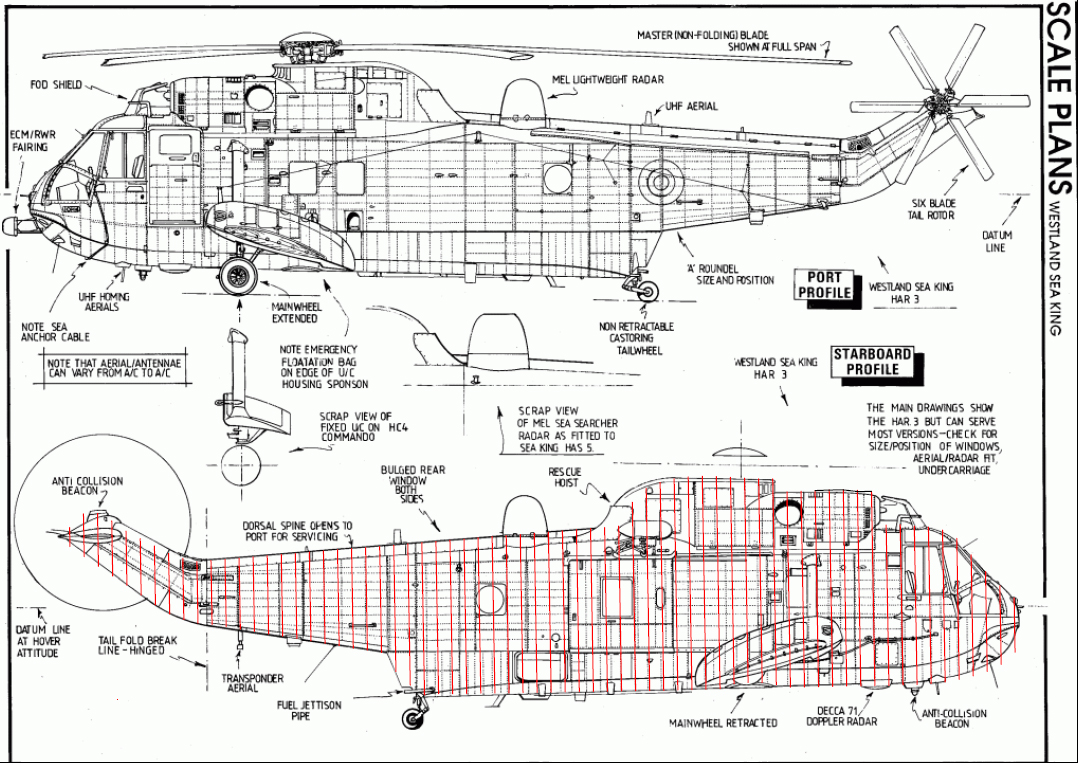

Ecco tutte le ordinate che abbiamo ricavato dalla scannerizzazione di un modello Hasegawa 1/48 con uno scanner laser 3d | |
 |
 |
Inizia la laminazione delle ordinate. Tutte le ordinate sono state realizzate con un sandwich di compensato di betulla da 0.4 mm su ogni lato, e due strati di balsa di 3 con le "vene" incrociate. |
|
 |
 |

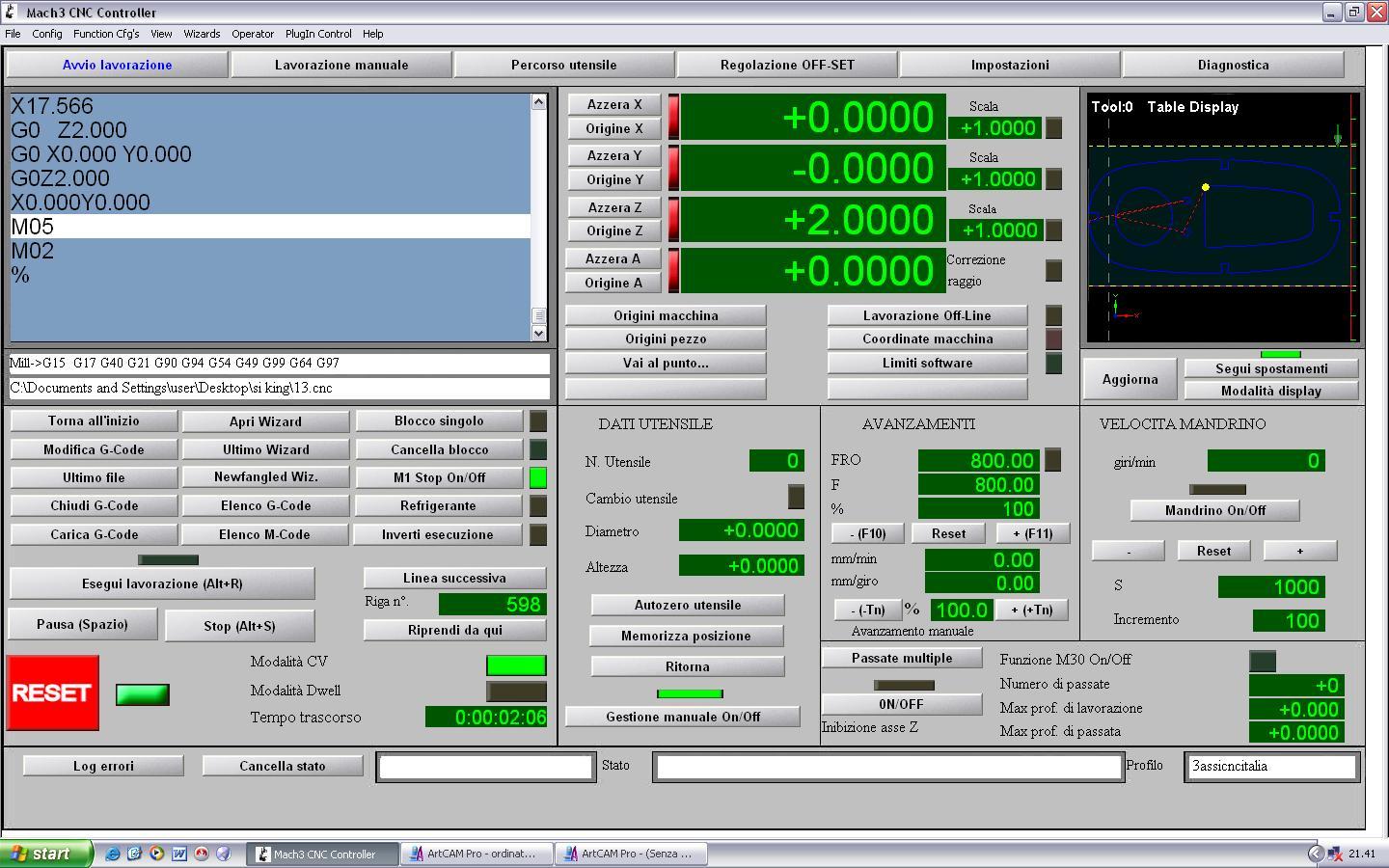

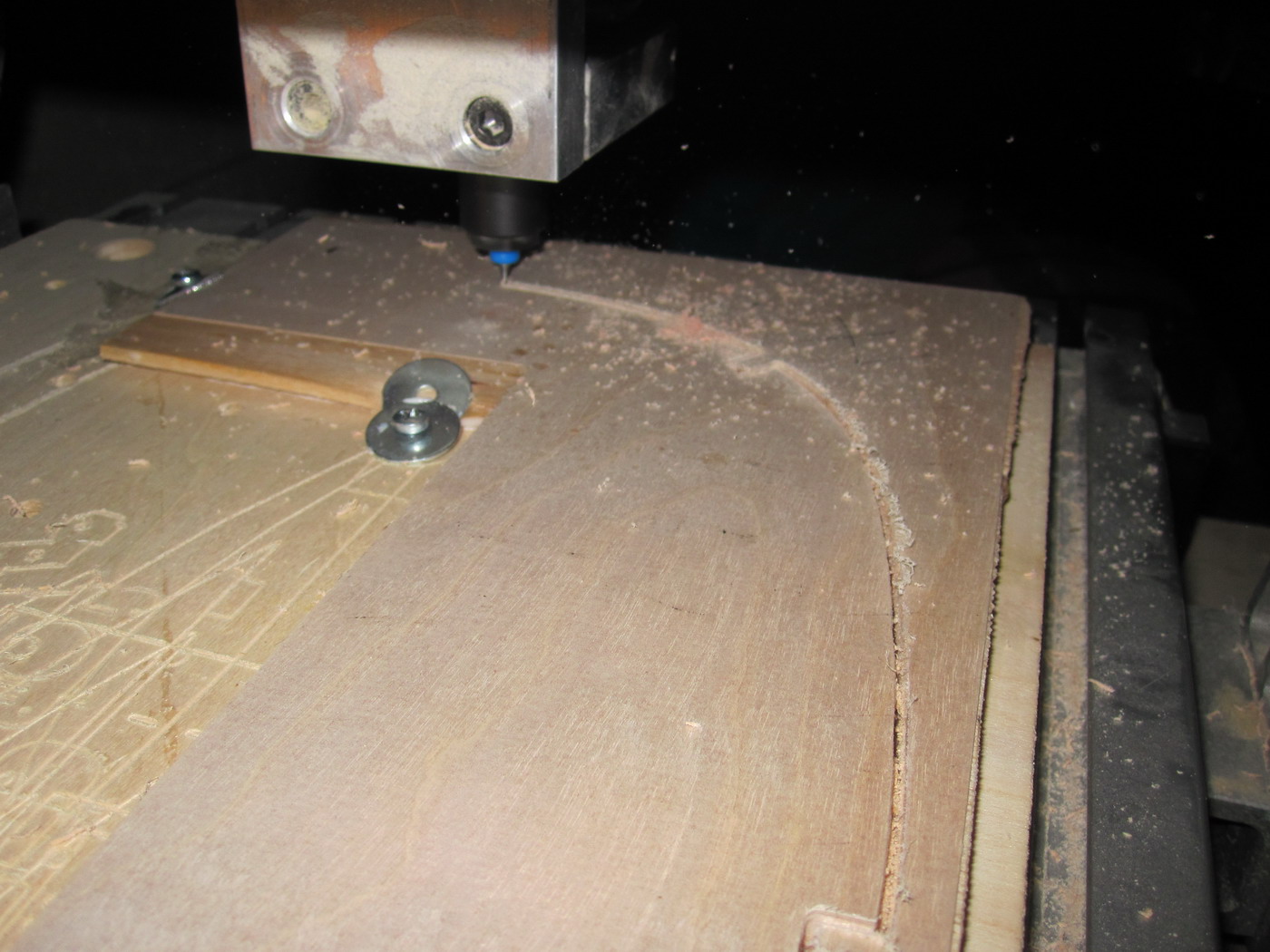

Con la fresa a CNC del Gualtiero vengono tagliate tutte le ordinate !! |
|
 |

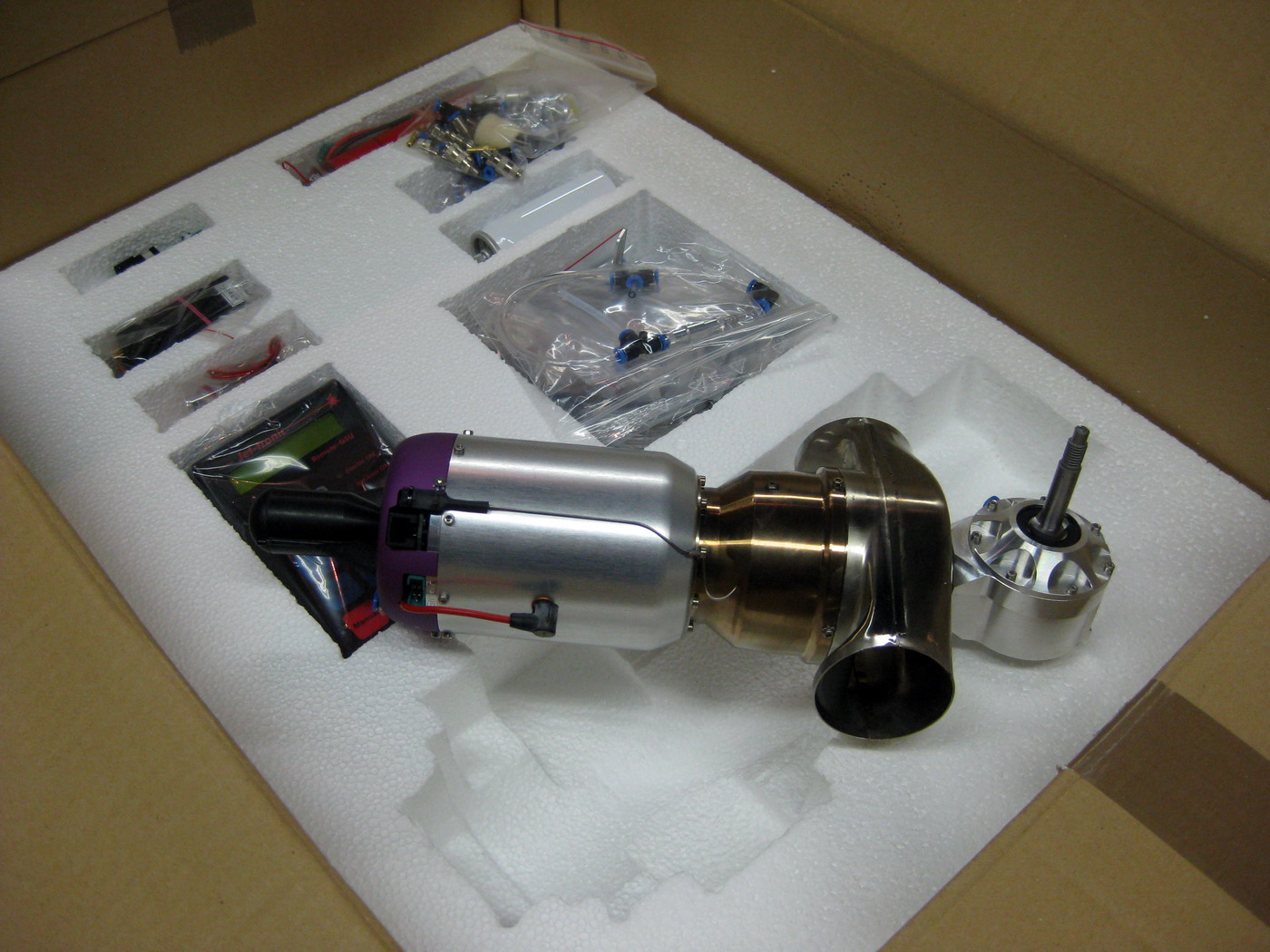

18/11/2009 Arrivato il motore: Jet CAT SPH5 |
||
 |
 |
 |

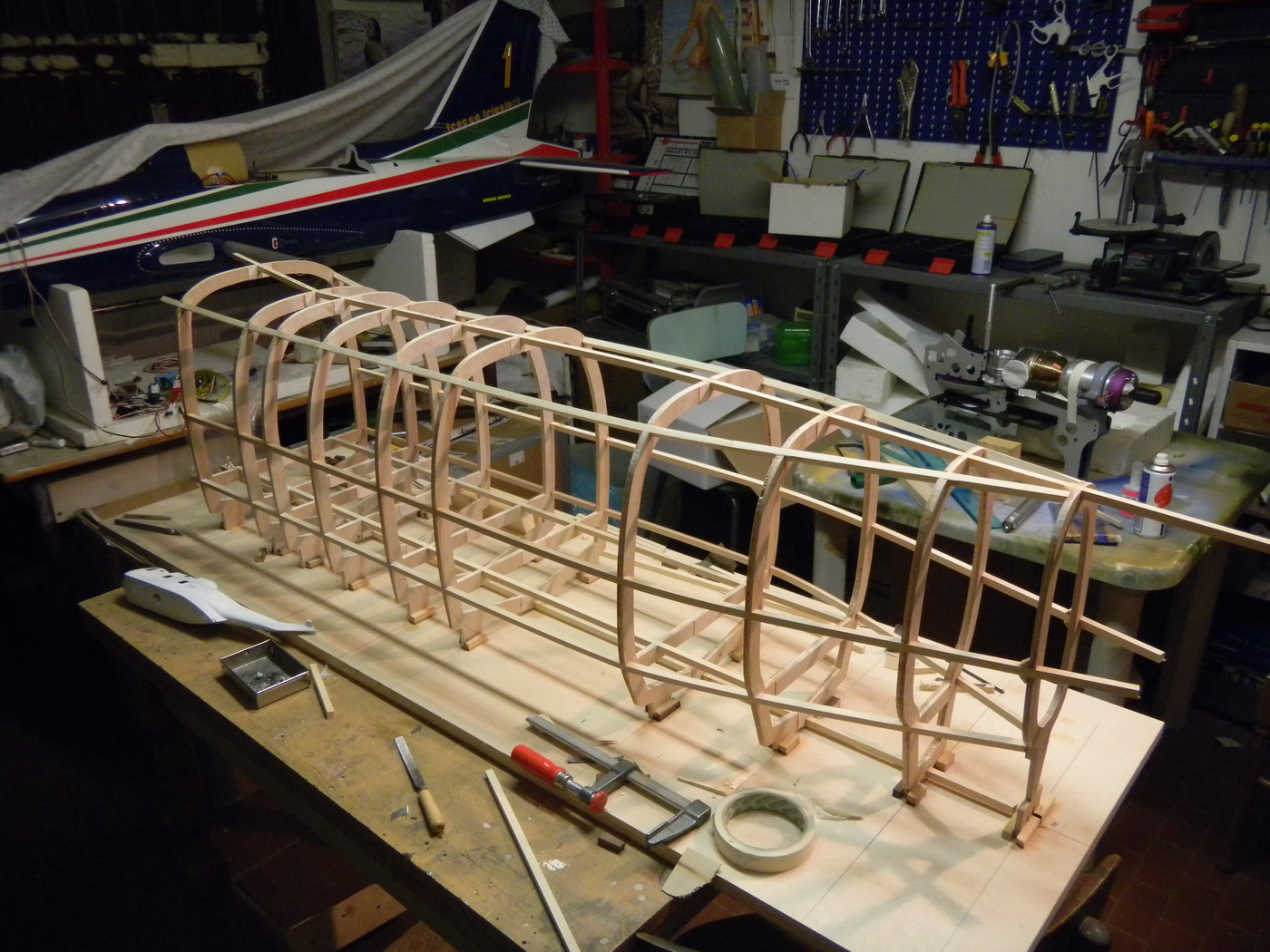

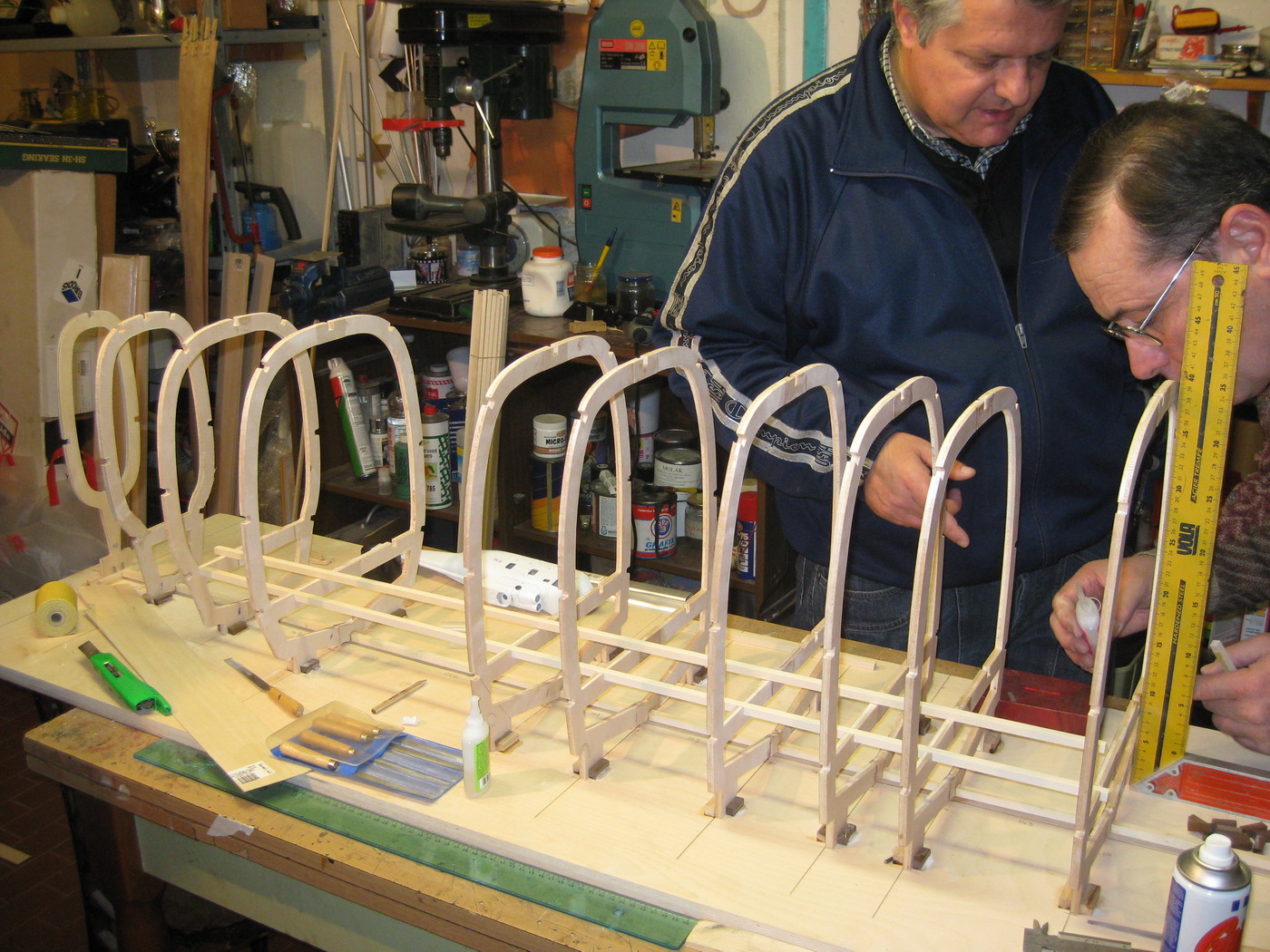

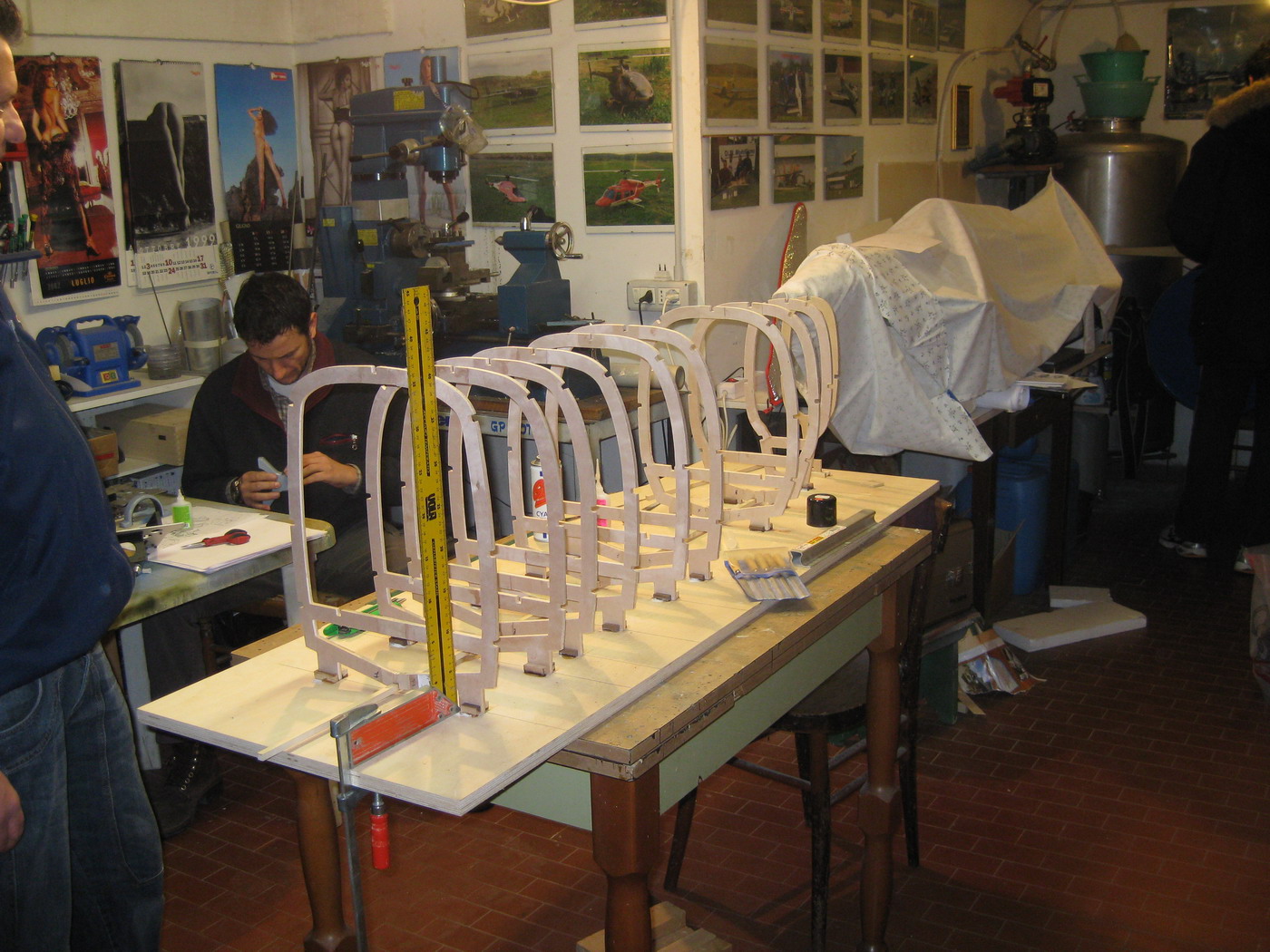

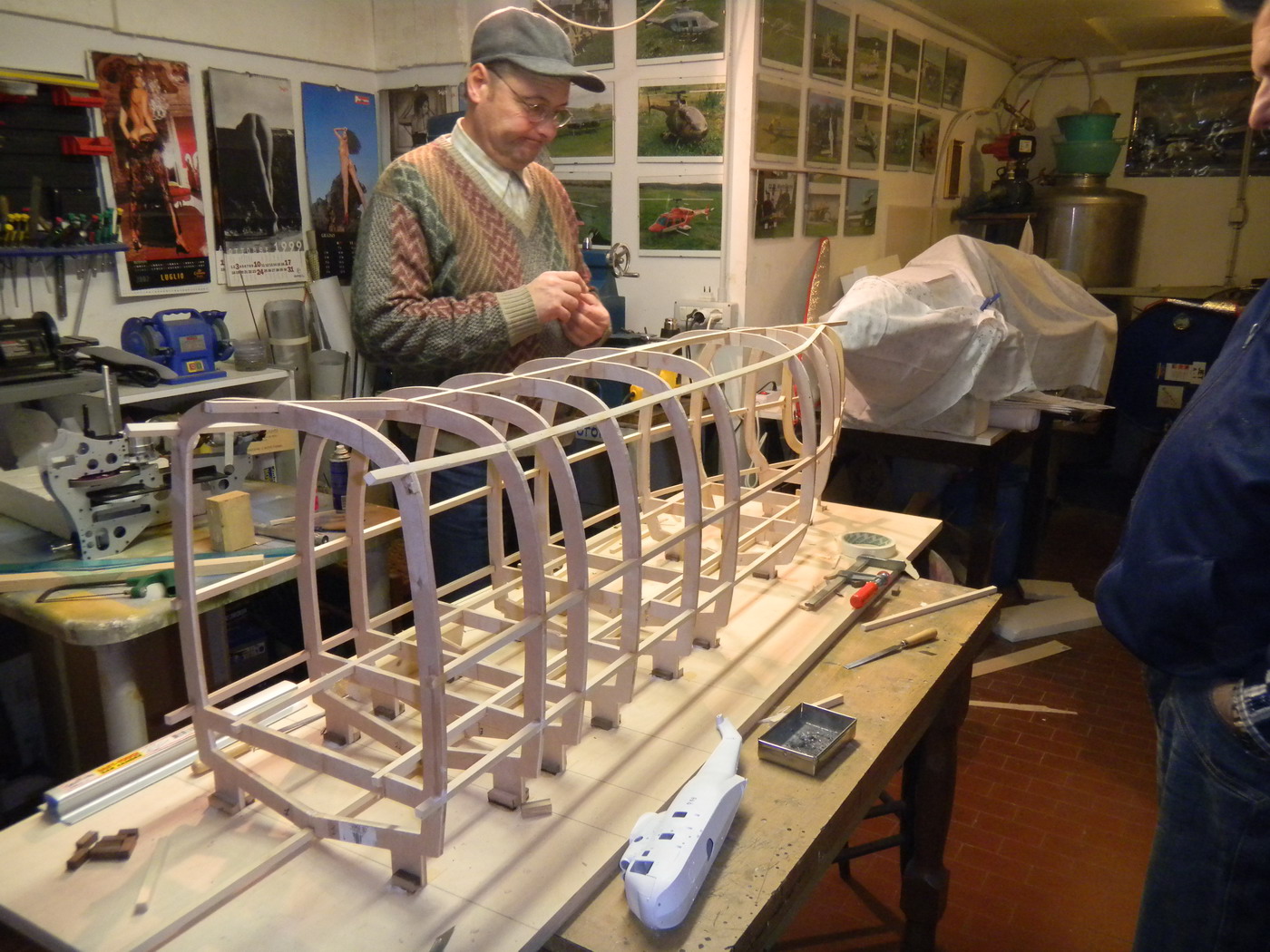

05/12/2009 Inizia la costruzione della fusoliera |
 |

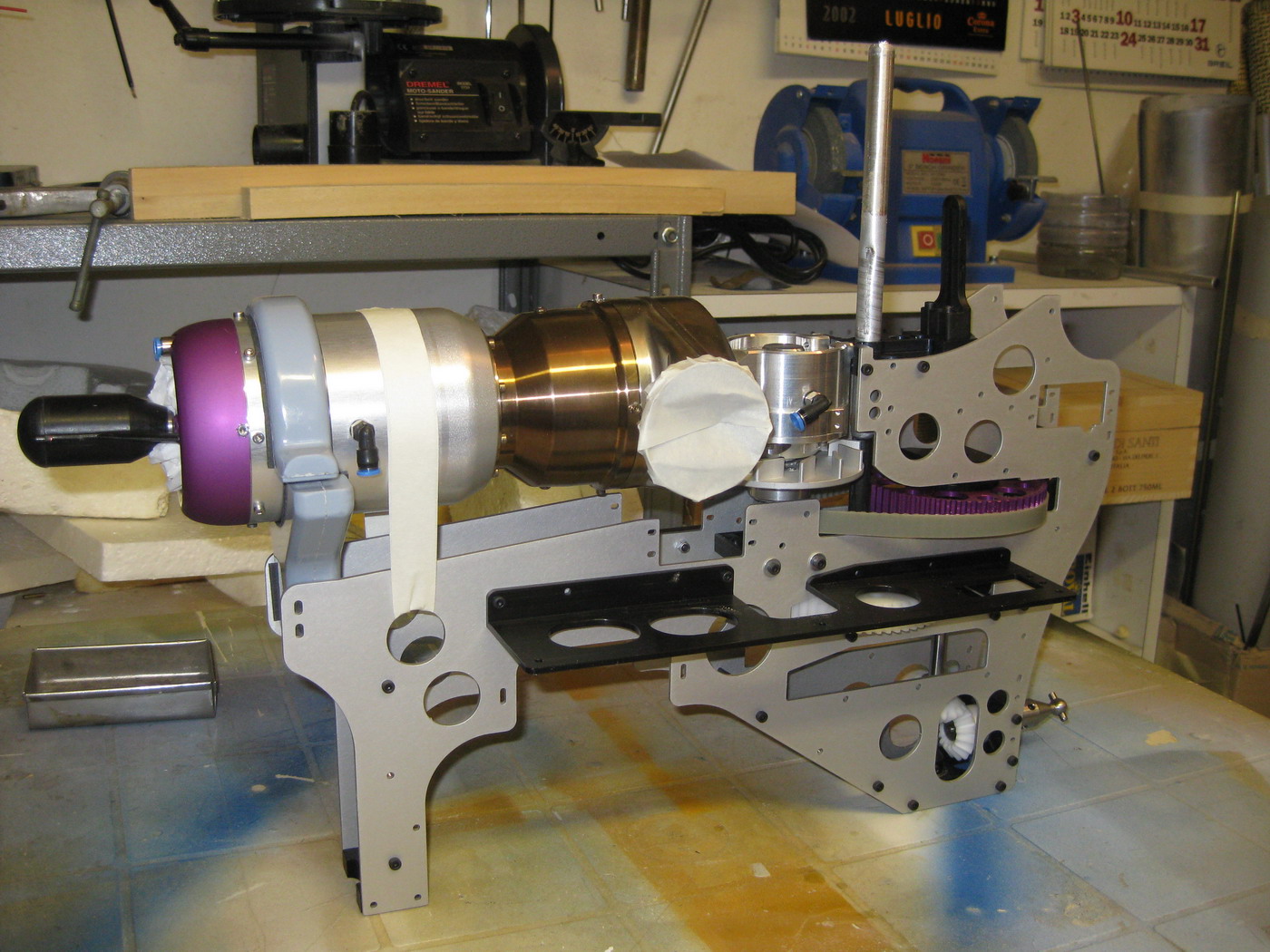

05/12/2009 La meccanica VARIO , pronta per l'istallazione a bordo |
||
 |
 |
 |

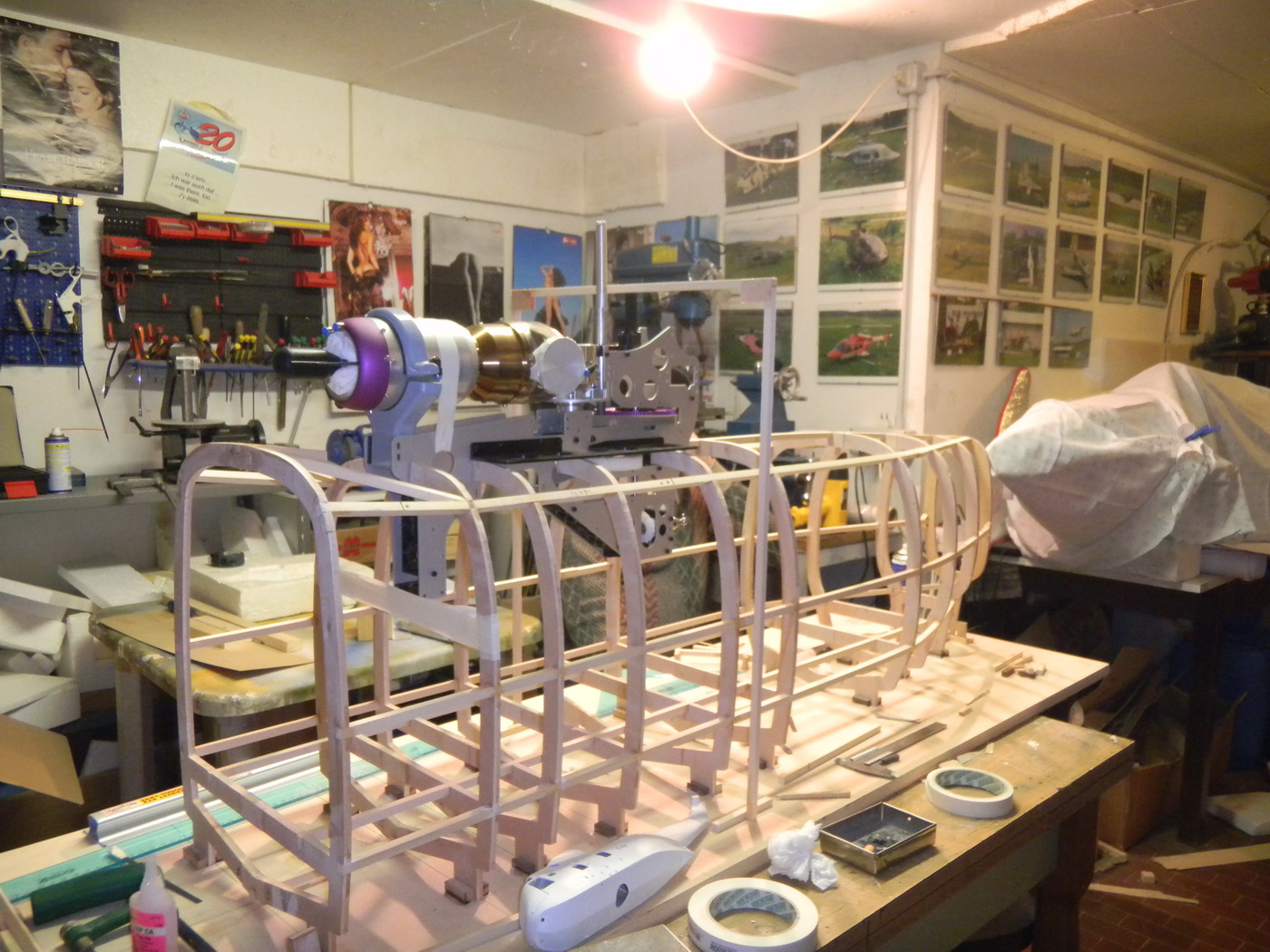

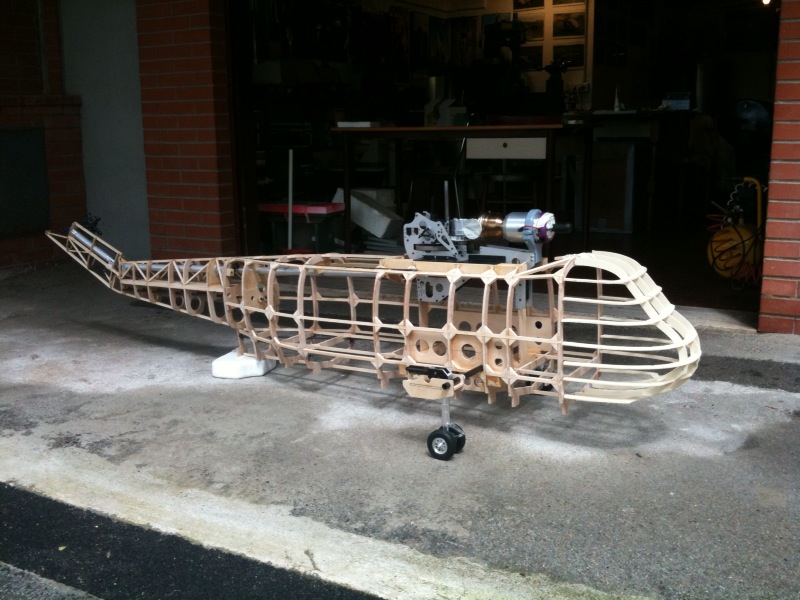

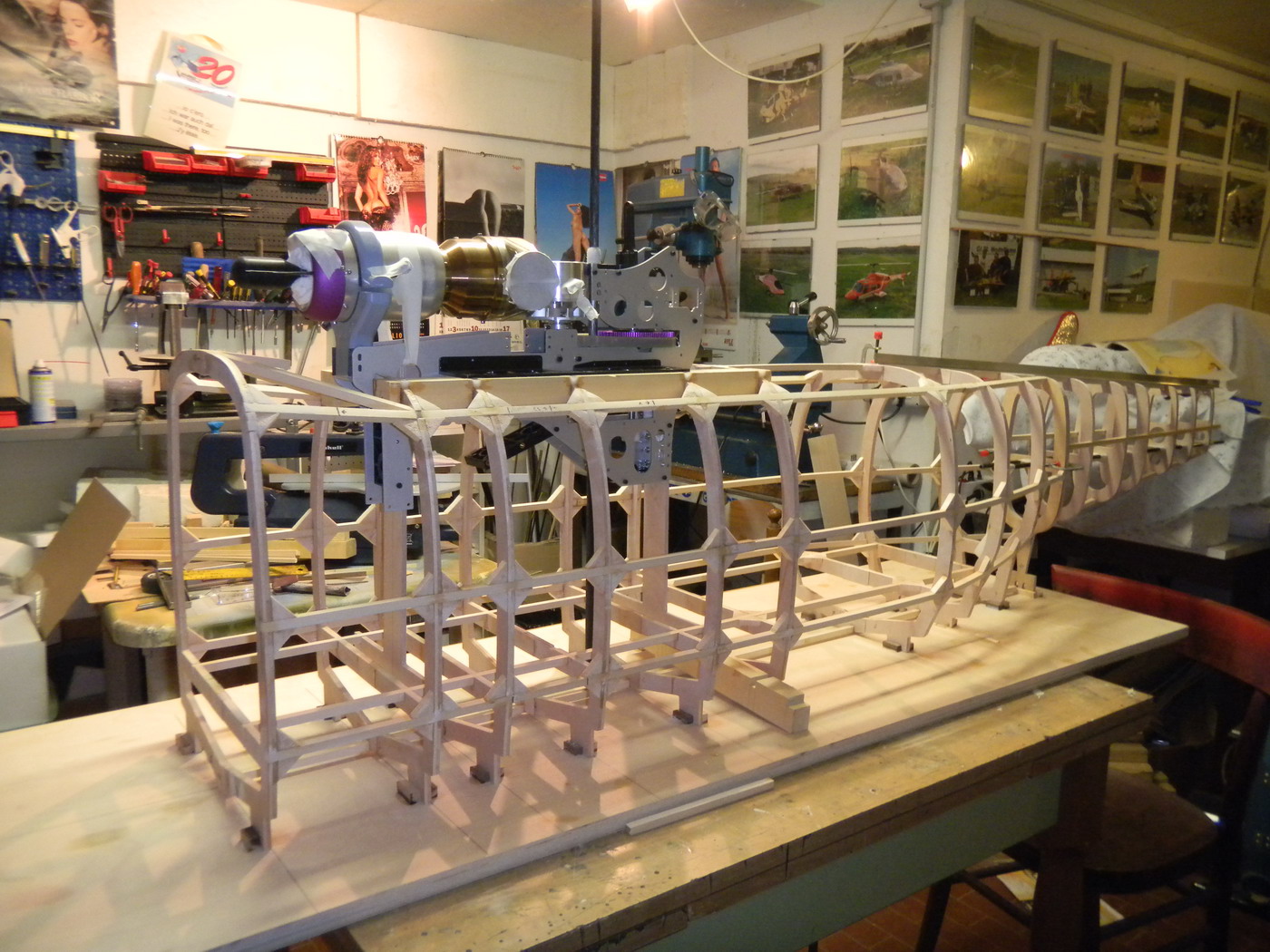

10/12/2009 La struttura della fusoliera finita e l'inizio dello studio per piazzare la meccanica. |
 |
 |

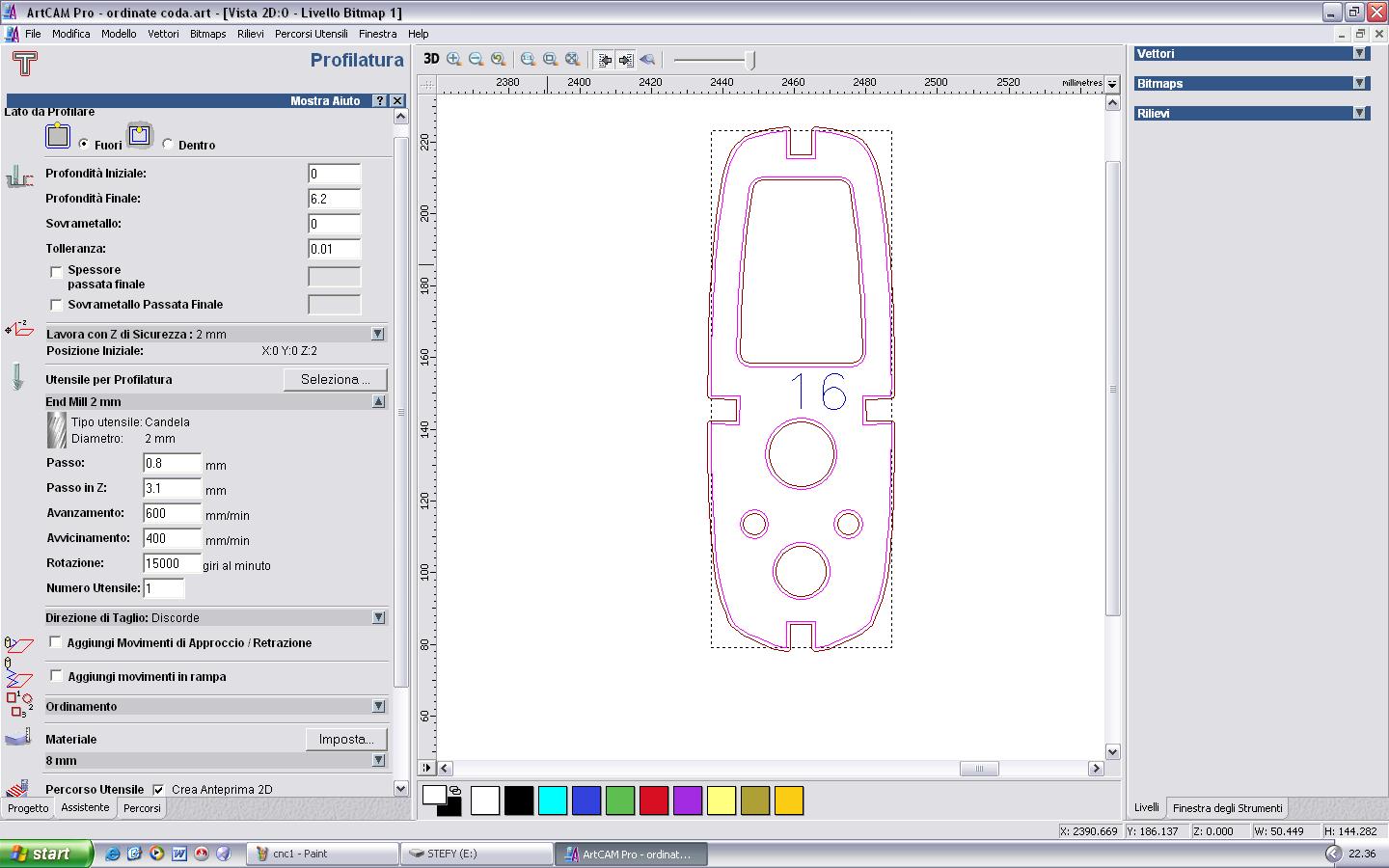

20/12/2009 Federico inizia la lavorazione al Cad delle ordinate della coda. |
|
 |

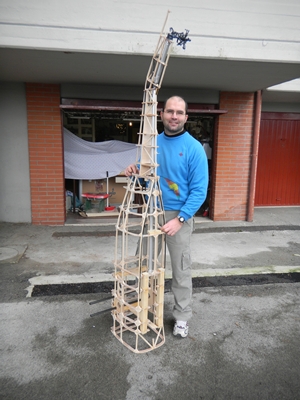

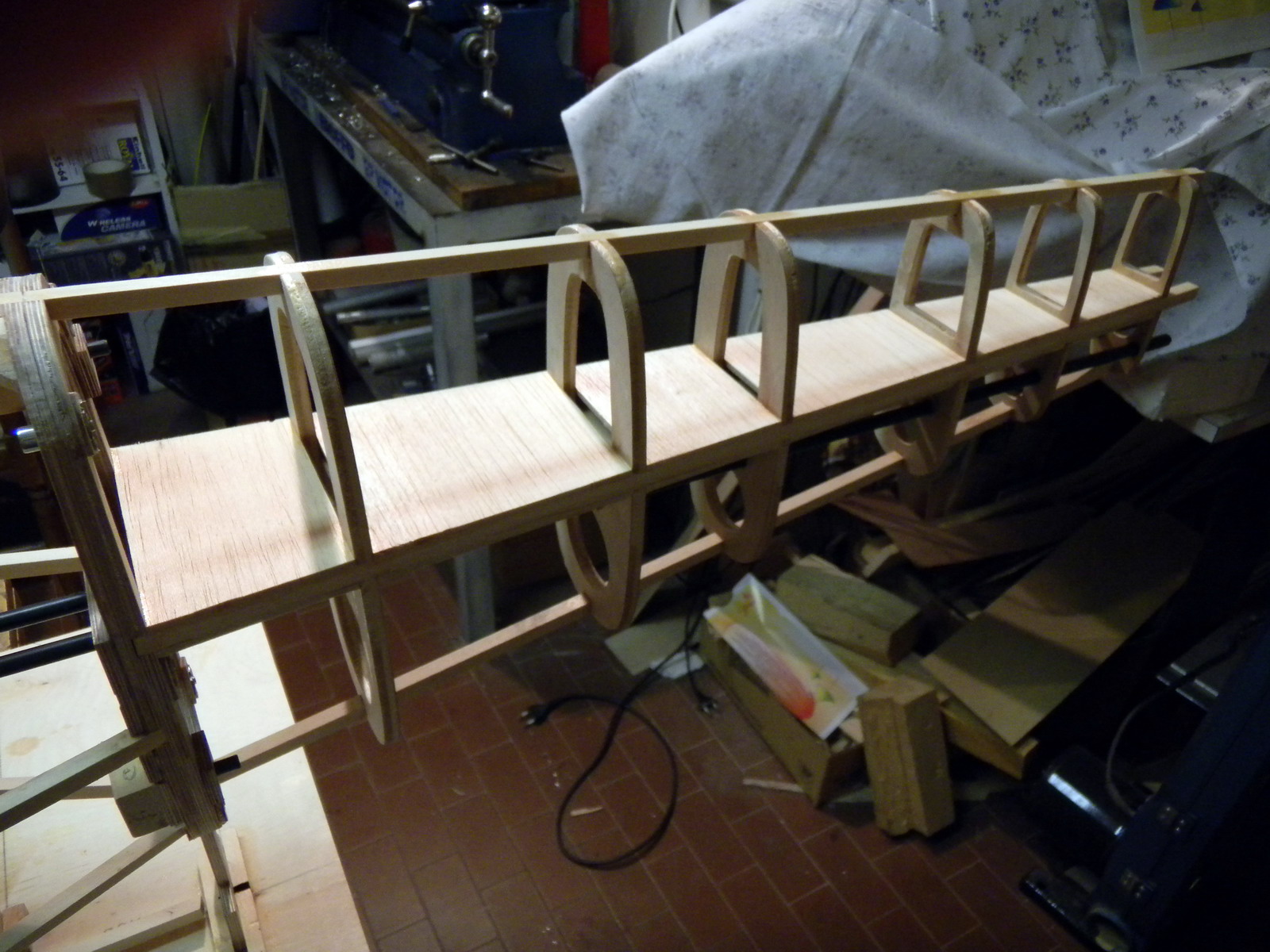

27/12/2009 Ed ecco la coda assembata |
||
 |

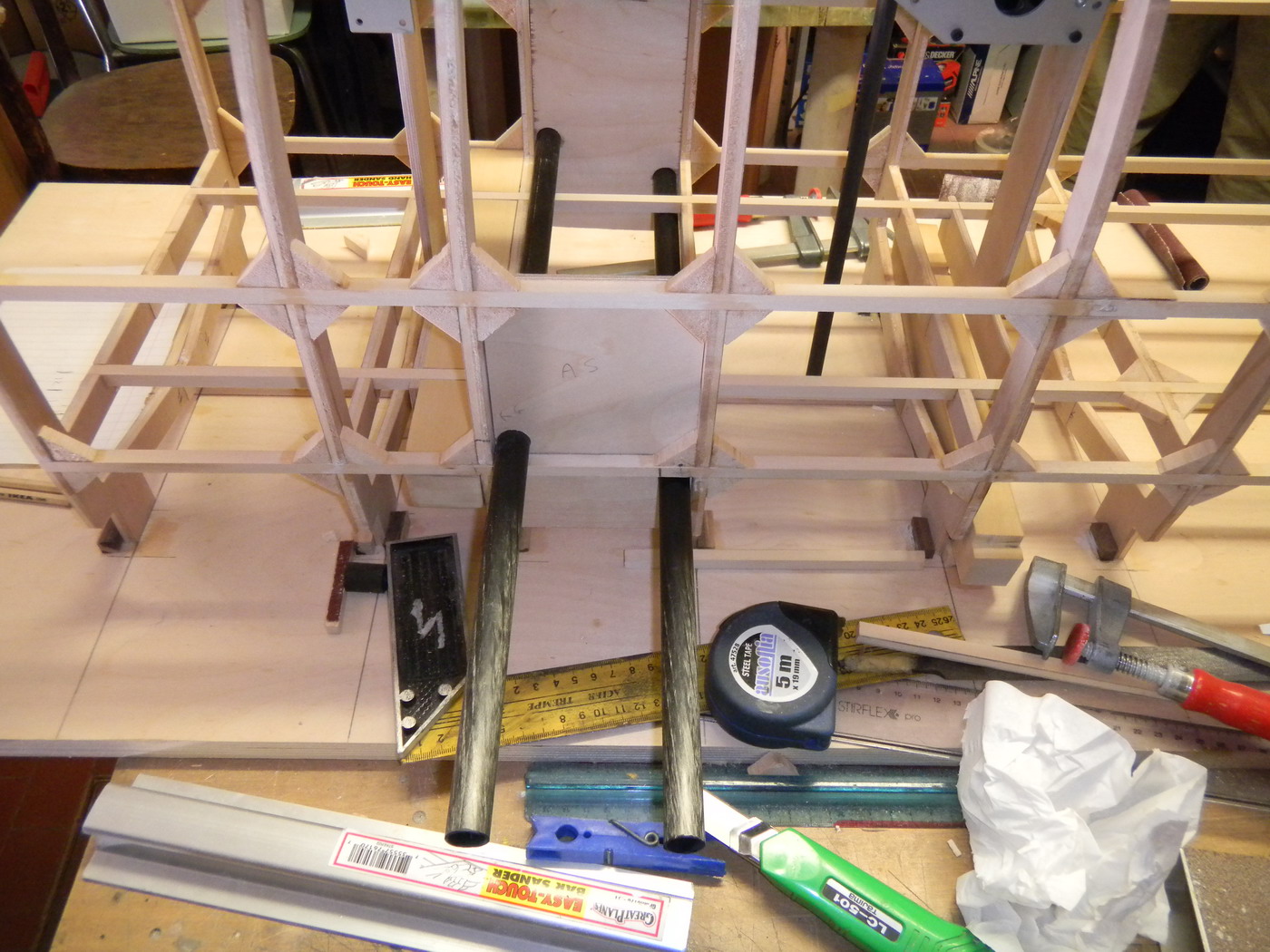

27/12/2009 Appoggio del carrello principale; 2 tubi in carbonio di 16 mm. |
||
 |
 |

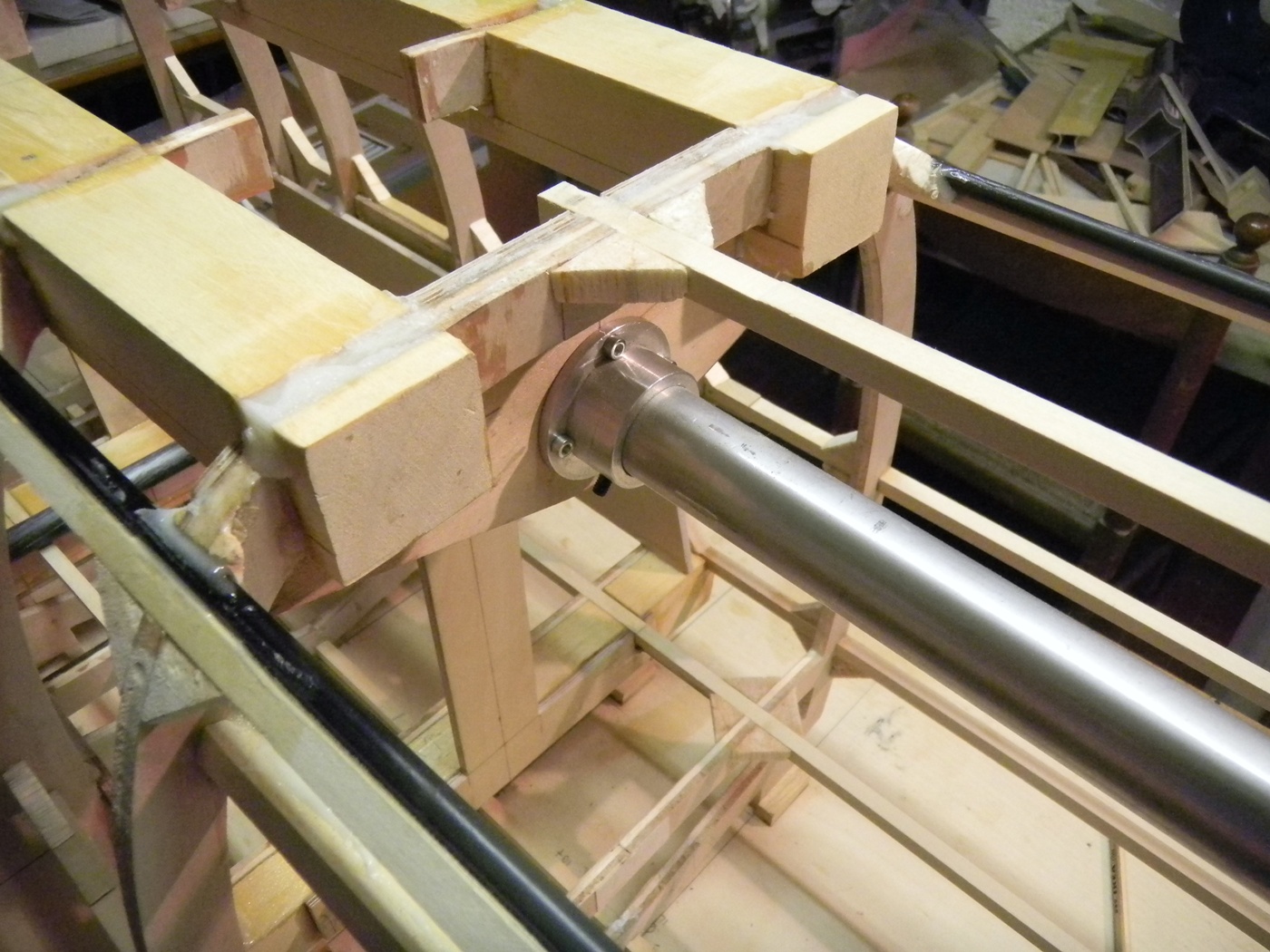

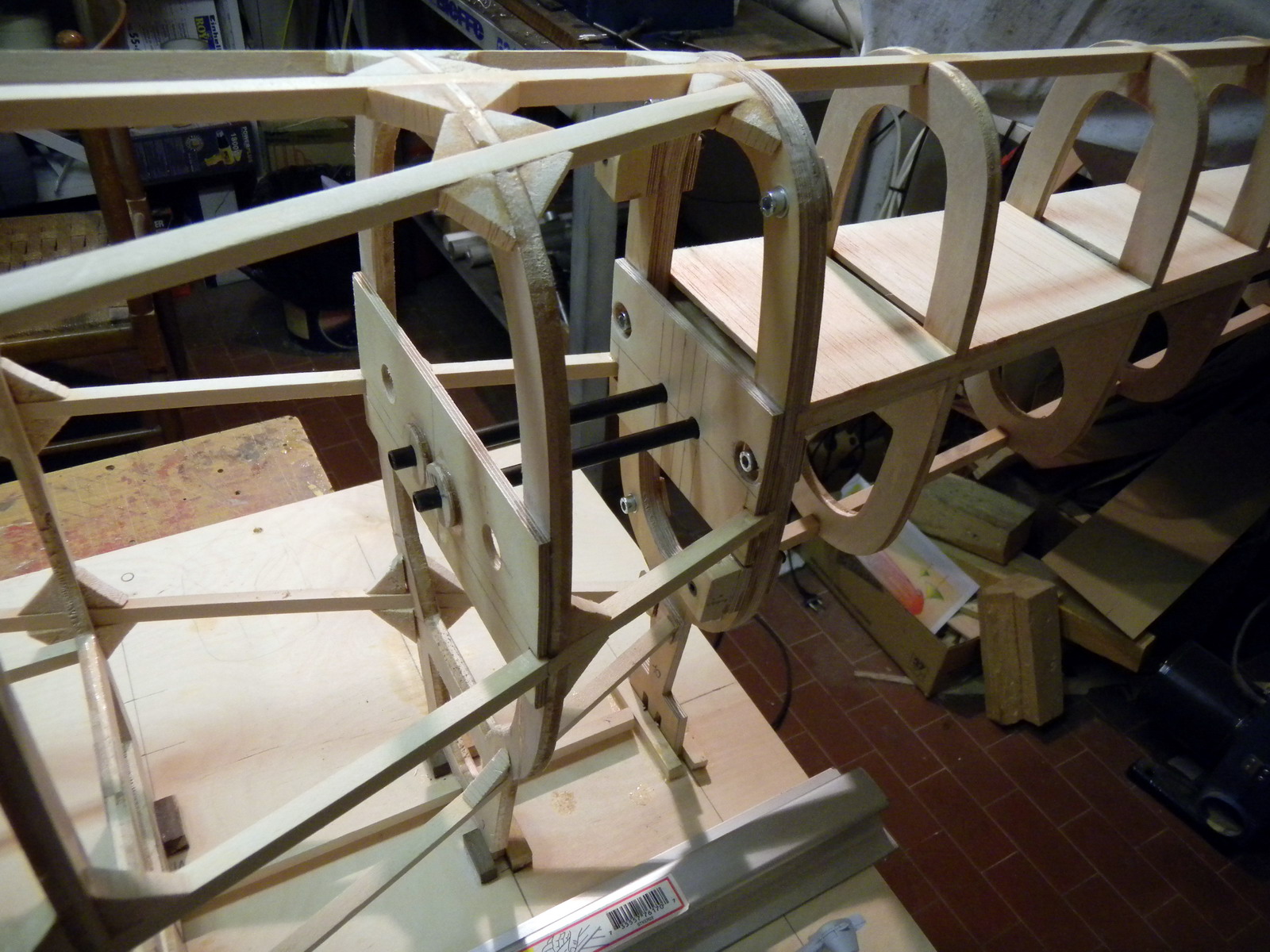

10/01/2010 Il sistema di ancoraggio della coda e il rinforzo. |
|
 |
 |
 |

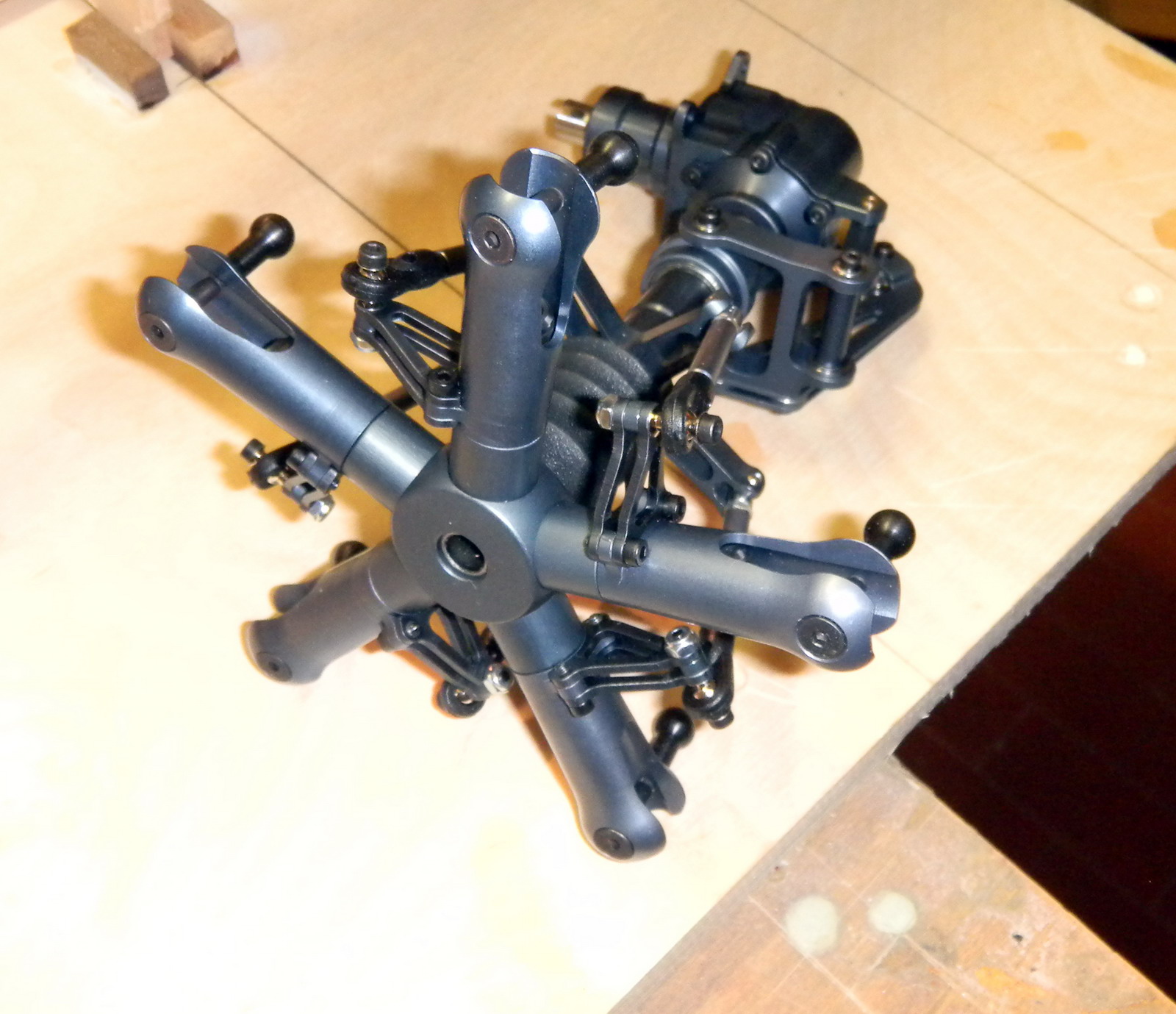

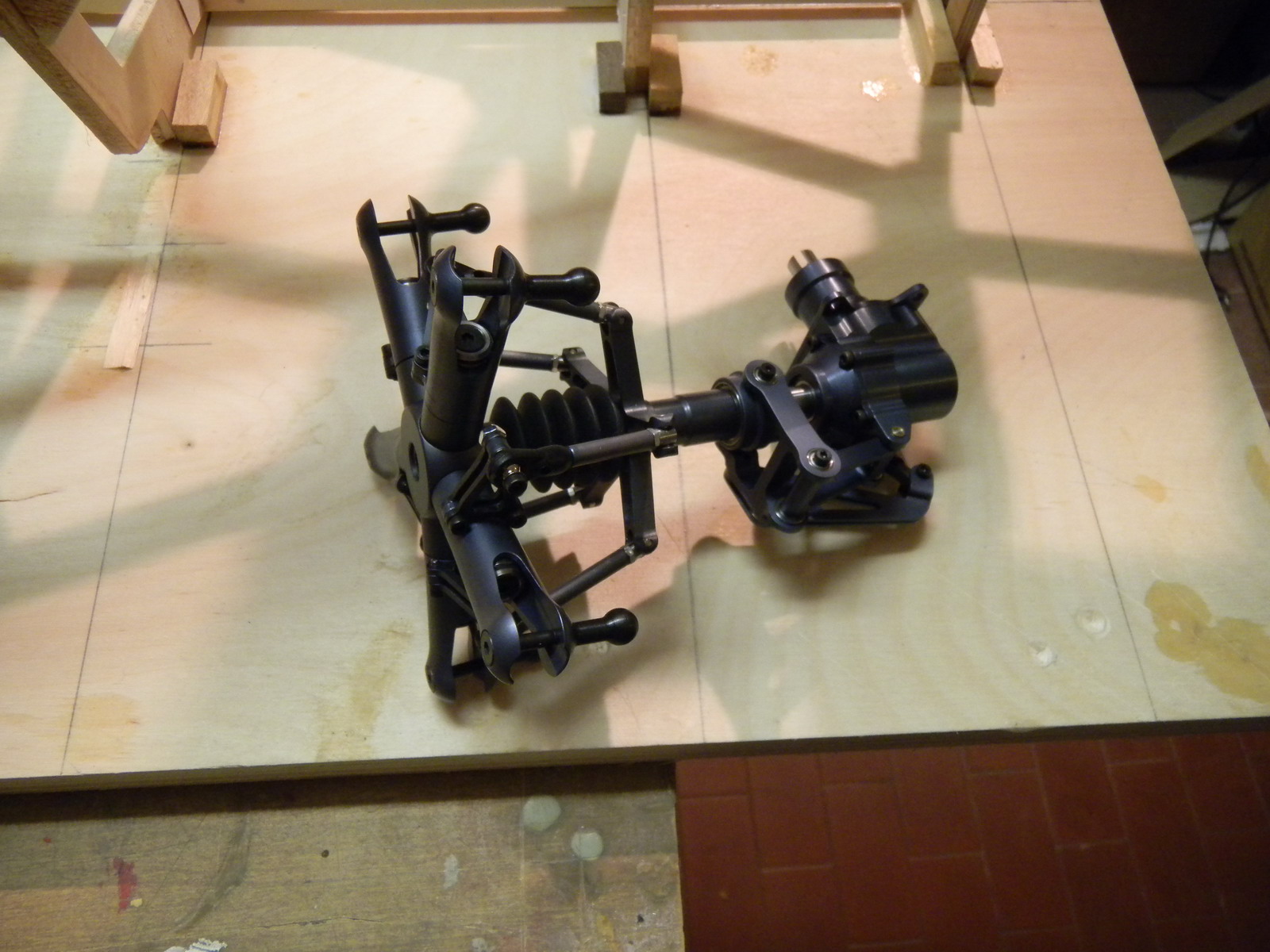

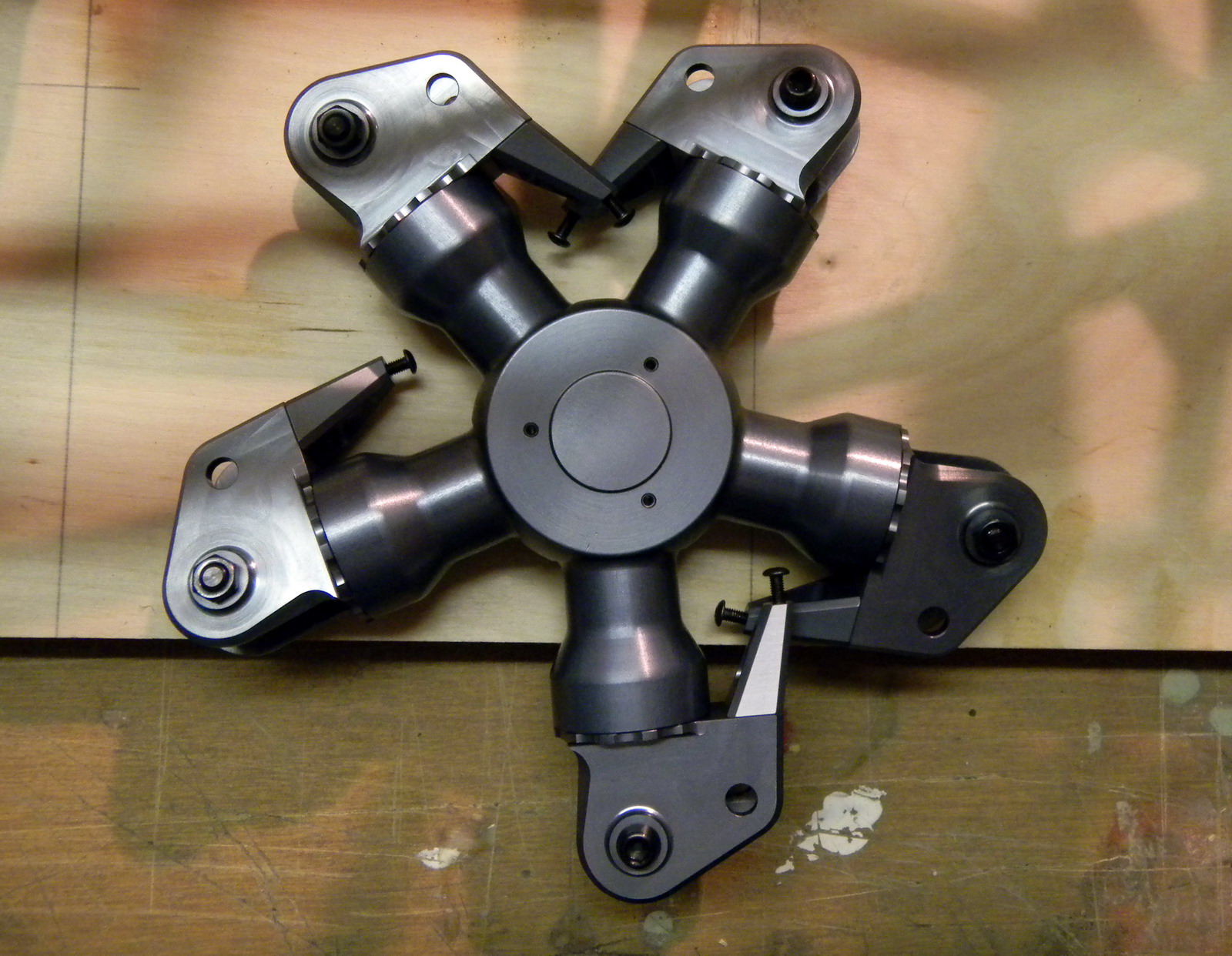

10/01/2010 Il ruotino e la testa a 5 pale; tutto metallo. |
 |
 |
 |

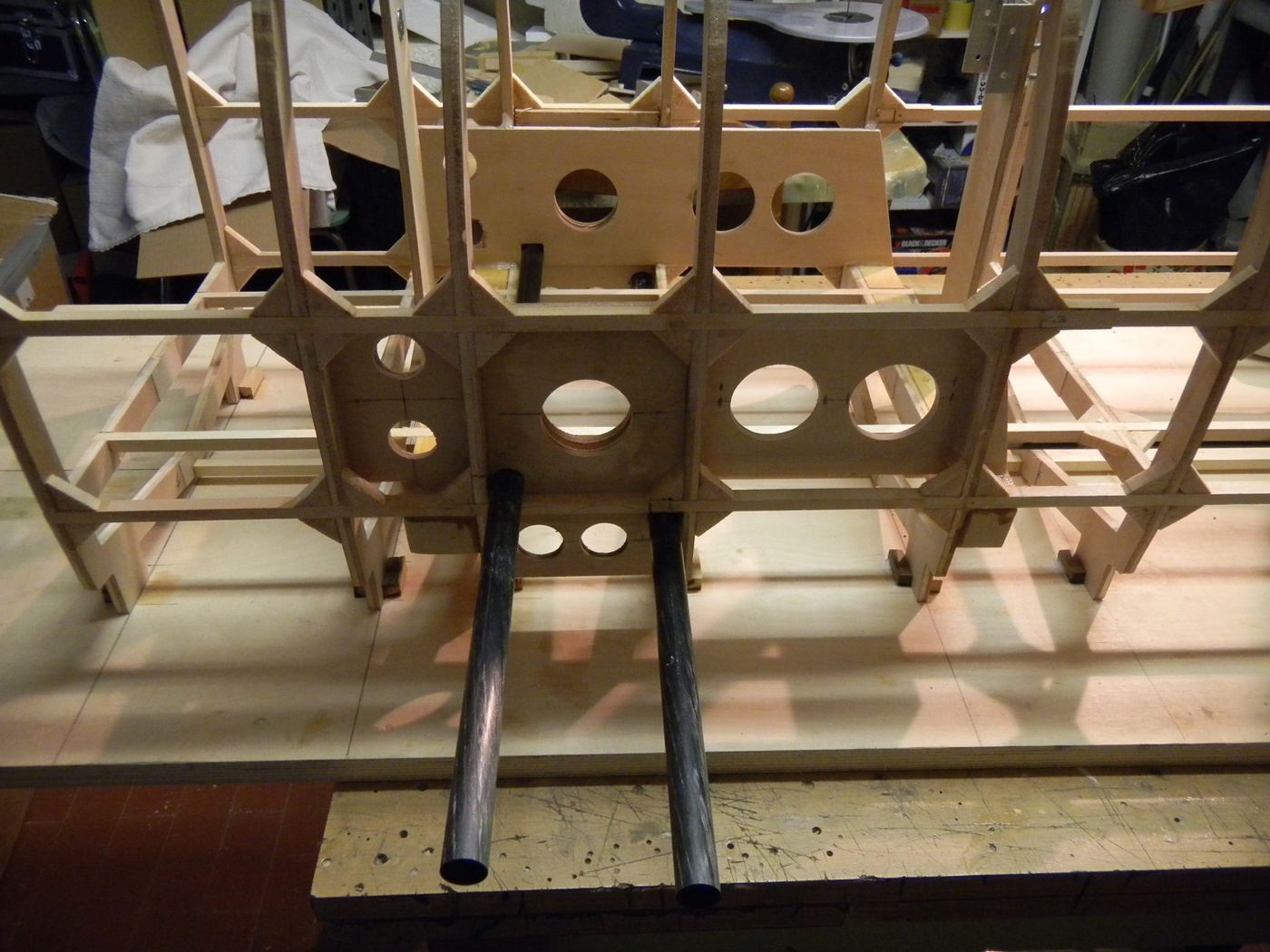

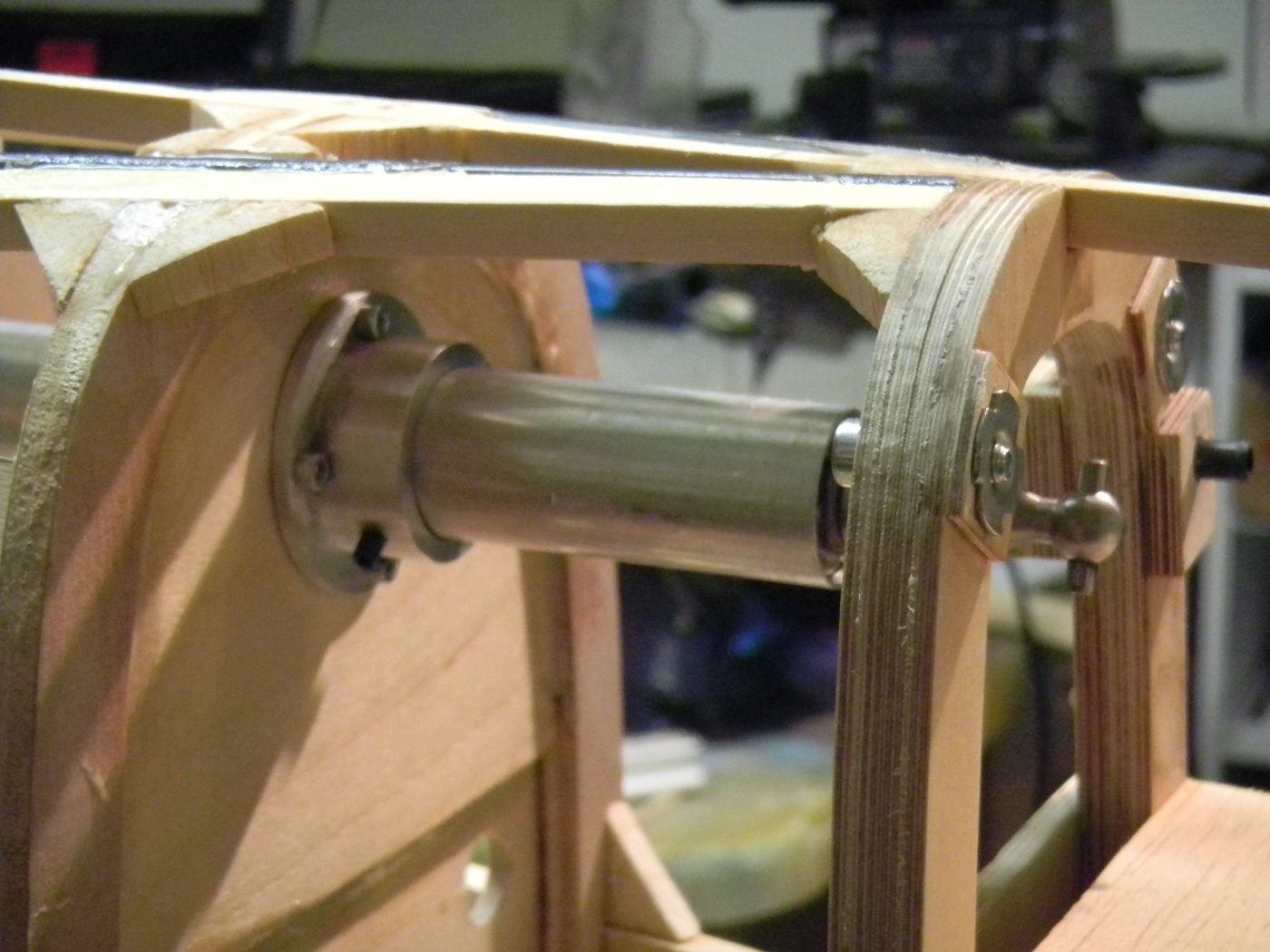

17/01/2010 La "boccola" autoctruita per il fassaggio della coda. i rinforzi con tubi di carbonio di 6 mm per la strttura e l'alleggerimento della zona carrelli. |
 |
 |
 |

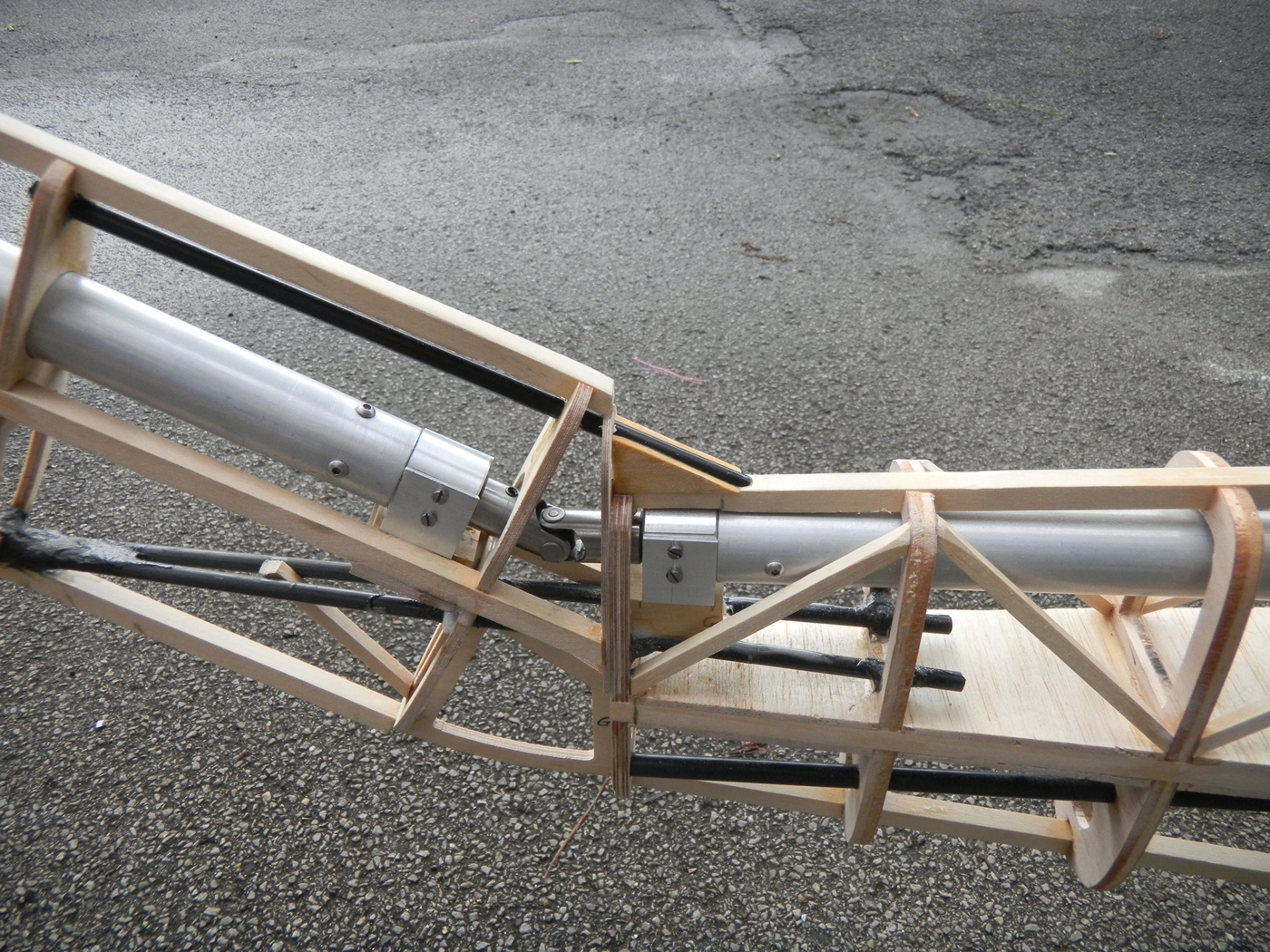

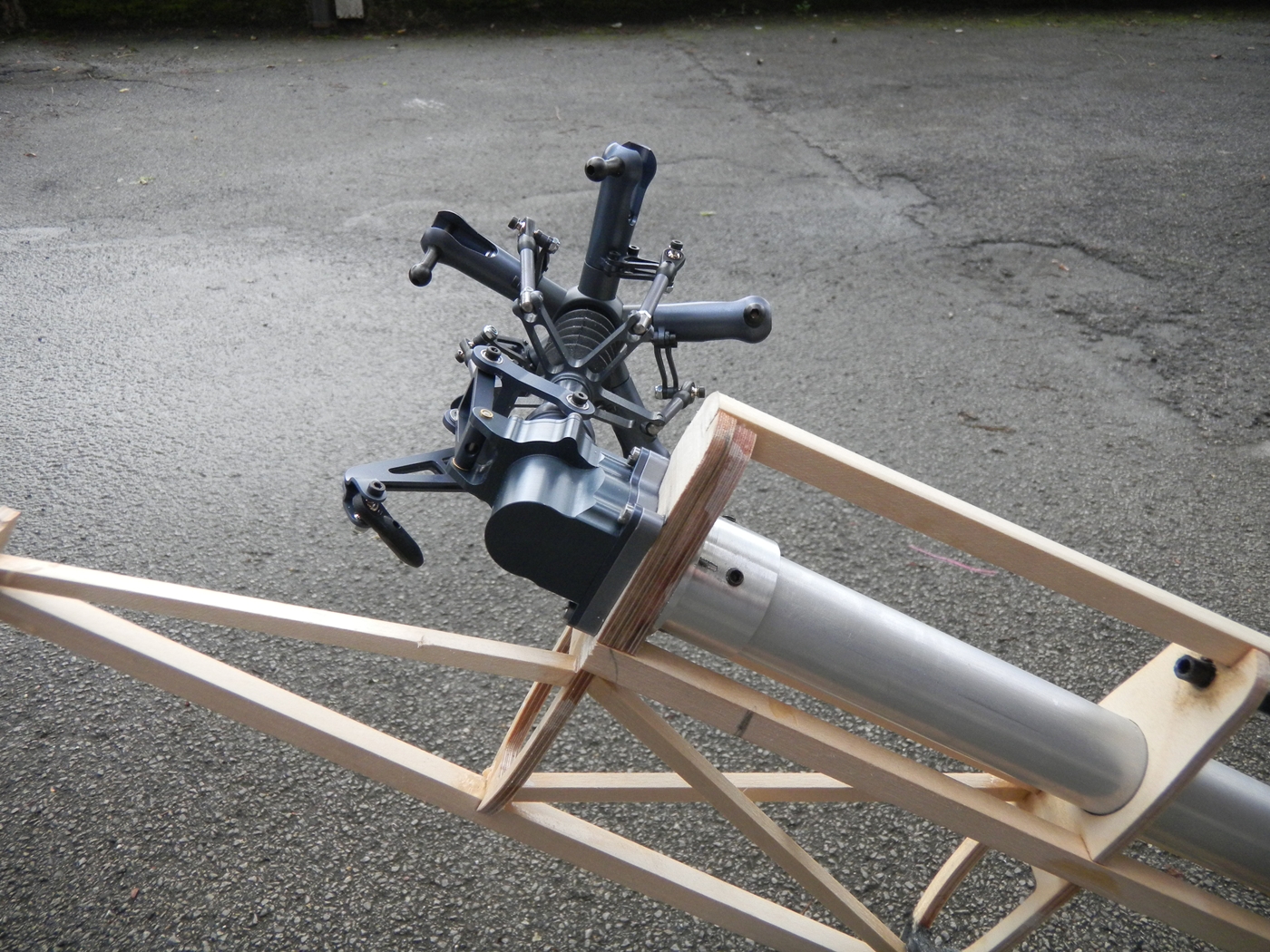

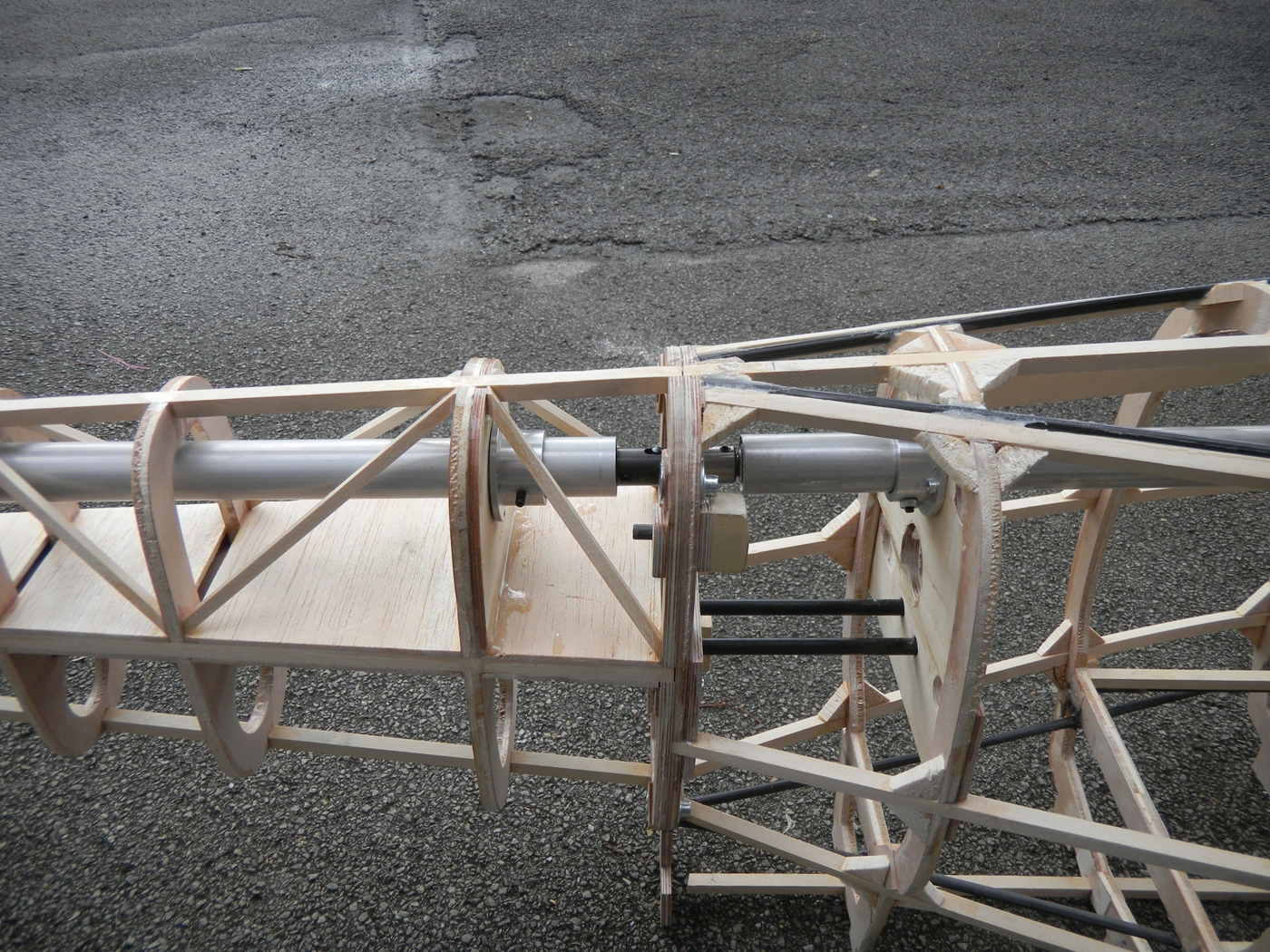

15/02/2010 La trasmissione di coda è finita. |
 |

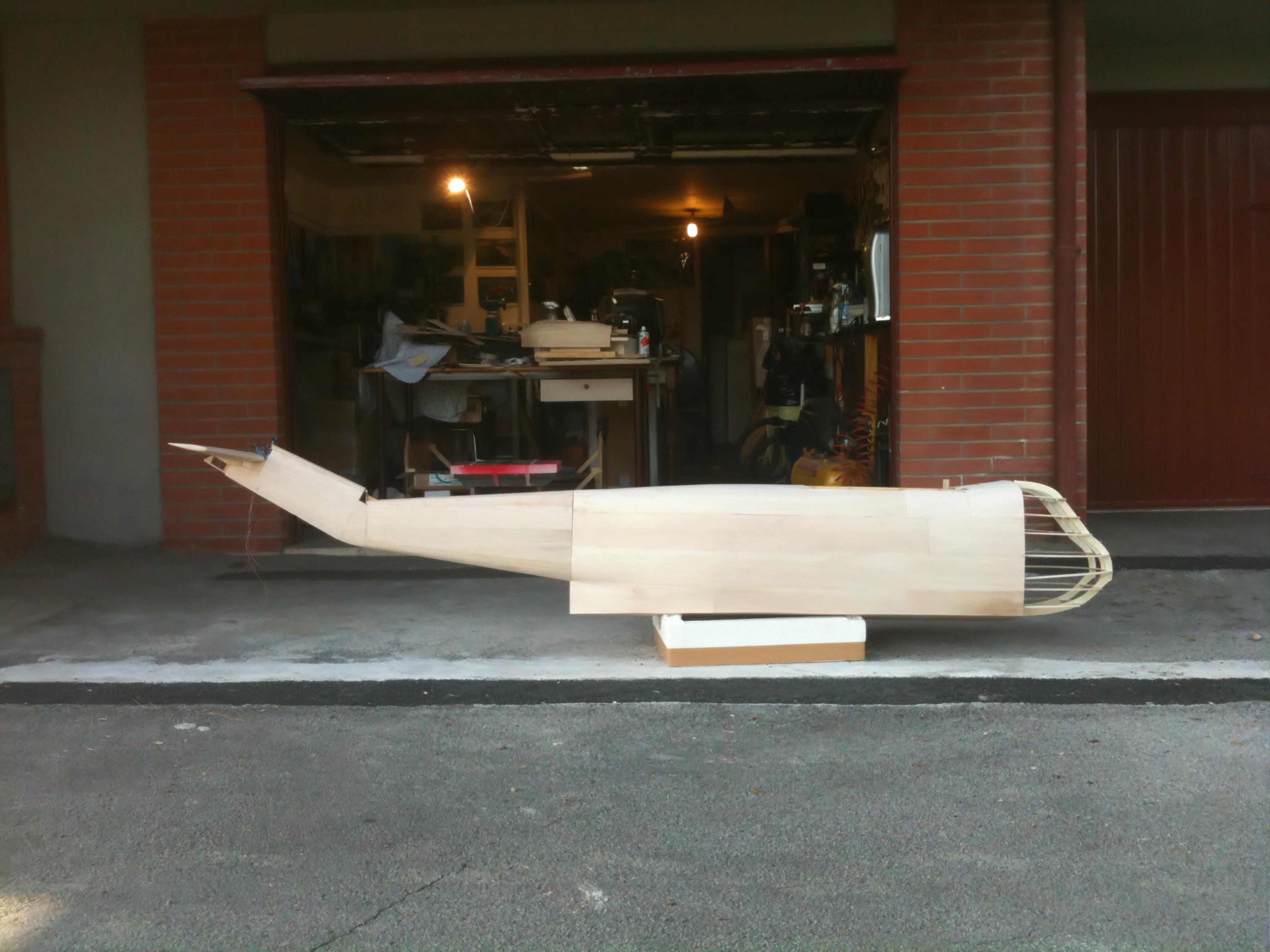

15/02/2010 Ecco la fusoliera; mancano ancora 30 cm di muso, ma la dimensione comincia a essere imponente. |
||
 |
24/4/2010 Dopo la pausa per appronatare i modelli per la stagione 2010 ripartono i lavori. Preparati i supporti carrelli. |
||
 |
 |
 |

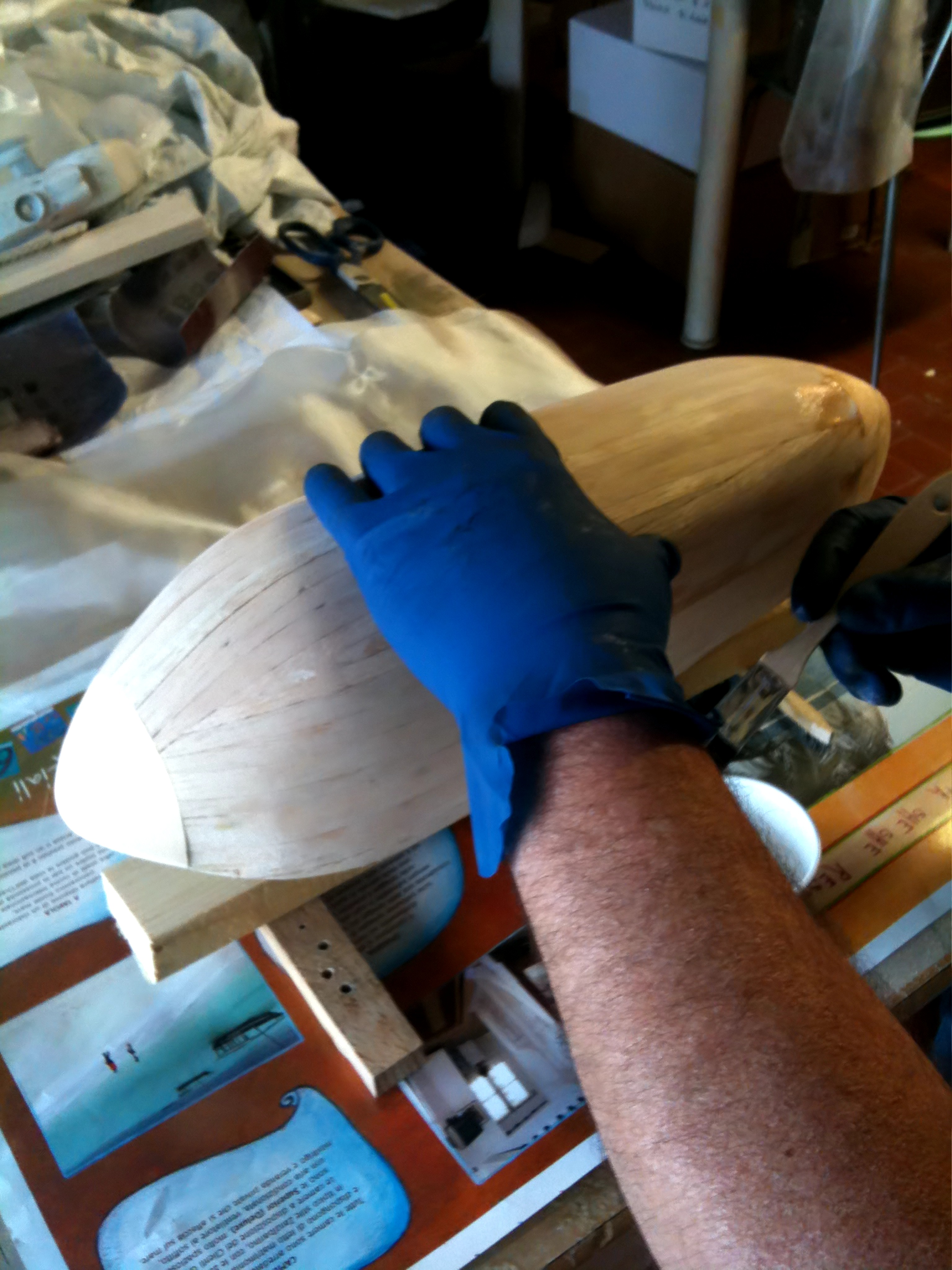

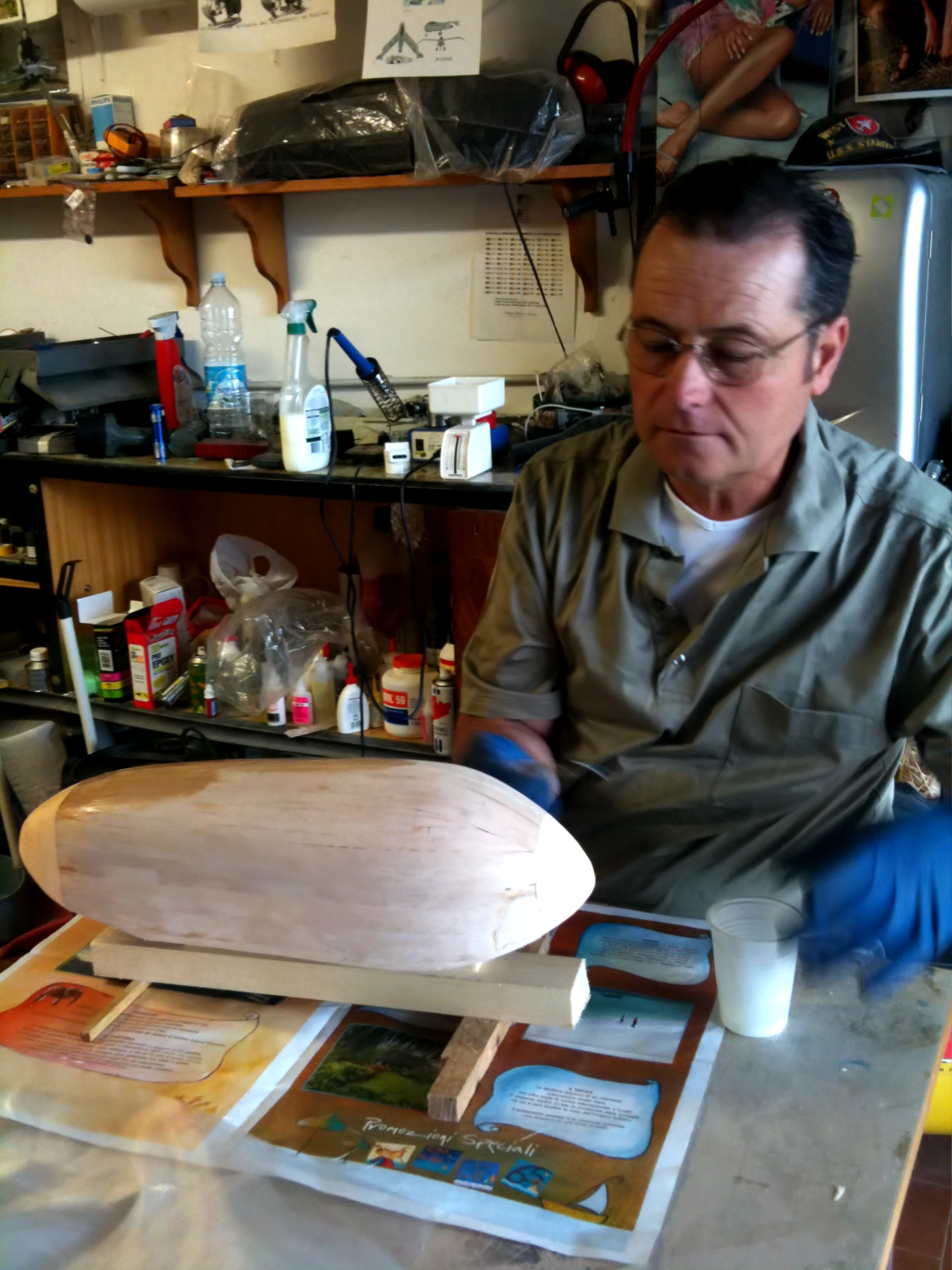

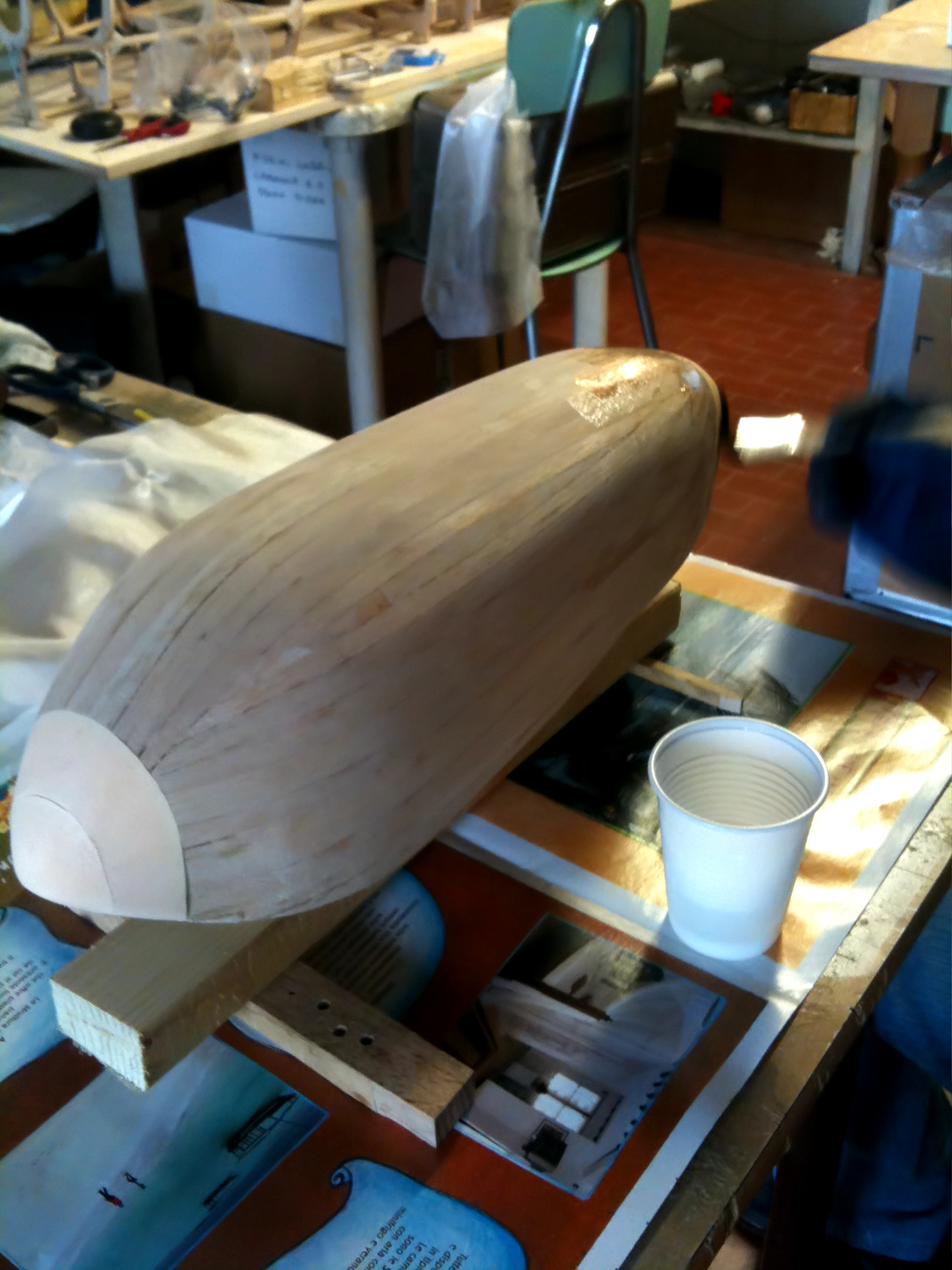

02/06/2010 Inizia la laminazione per la naca del carrello. |
 |
 |

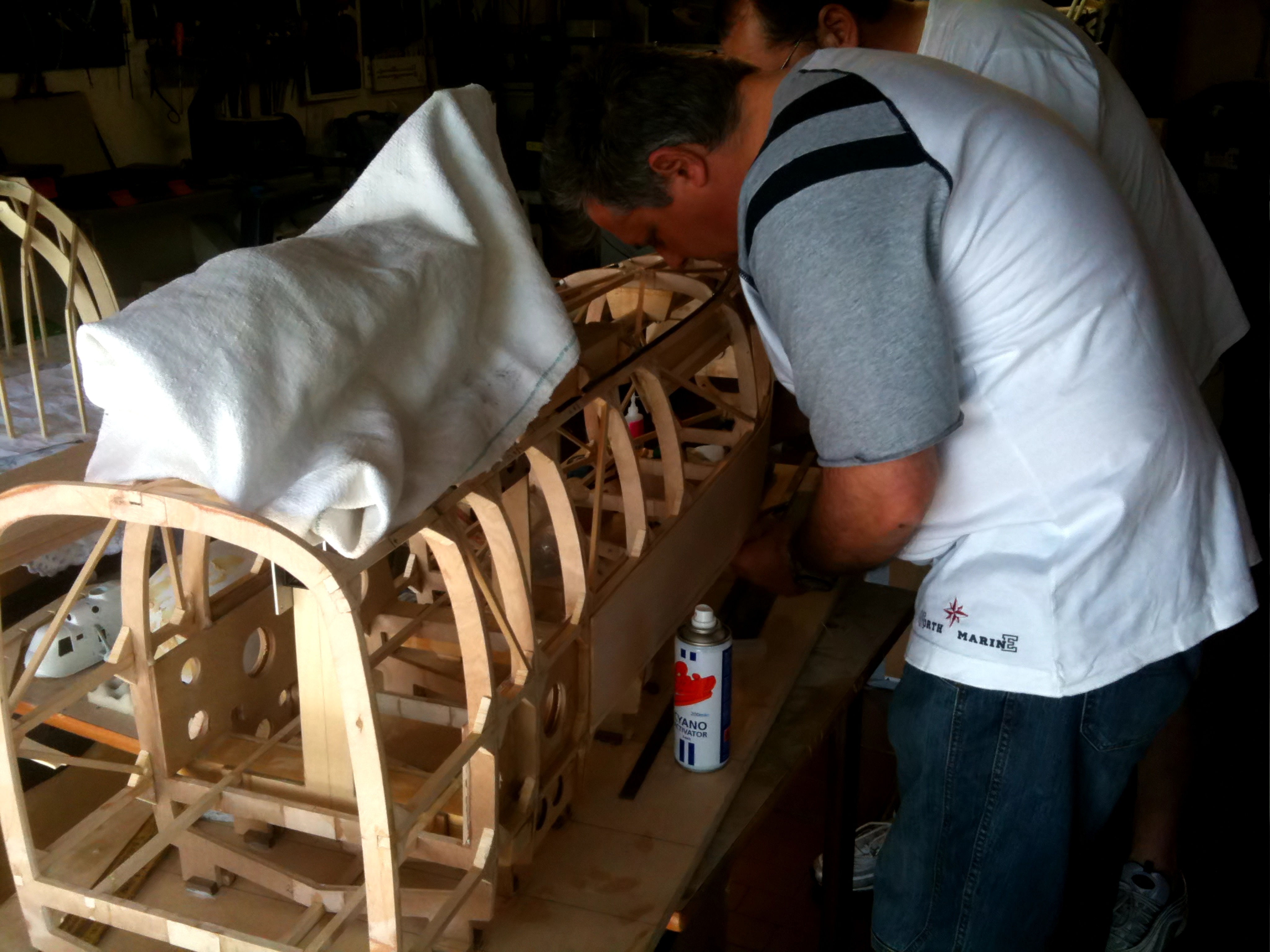

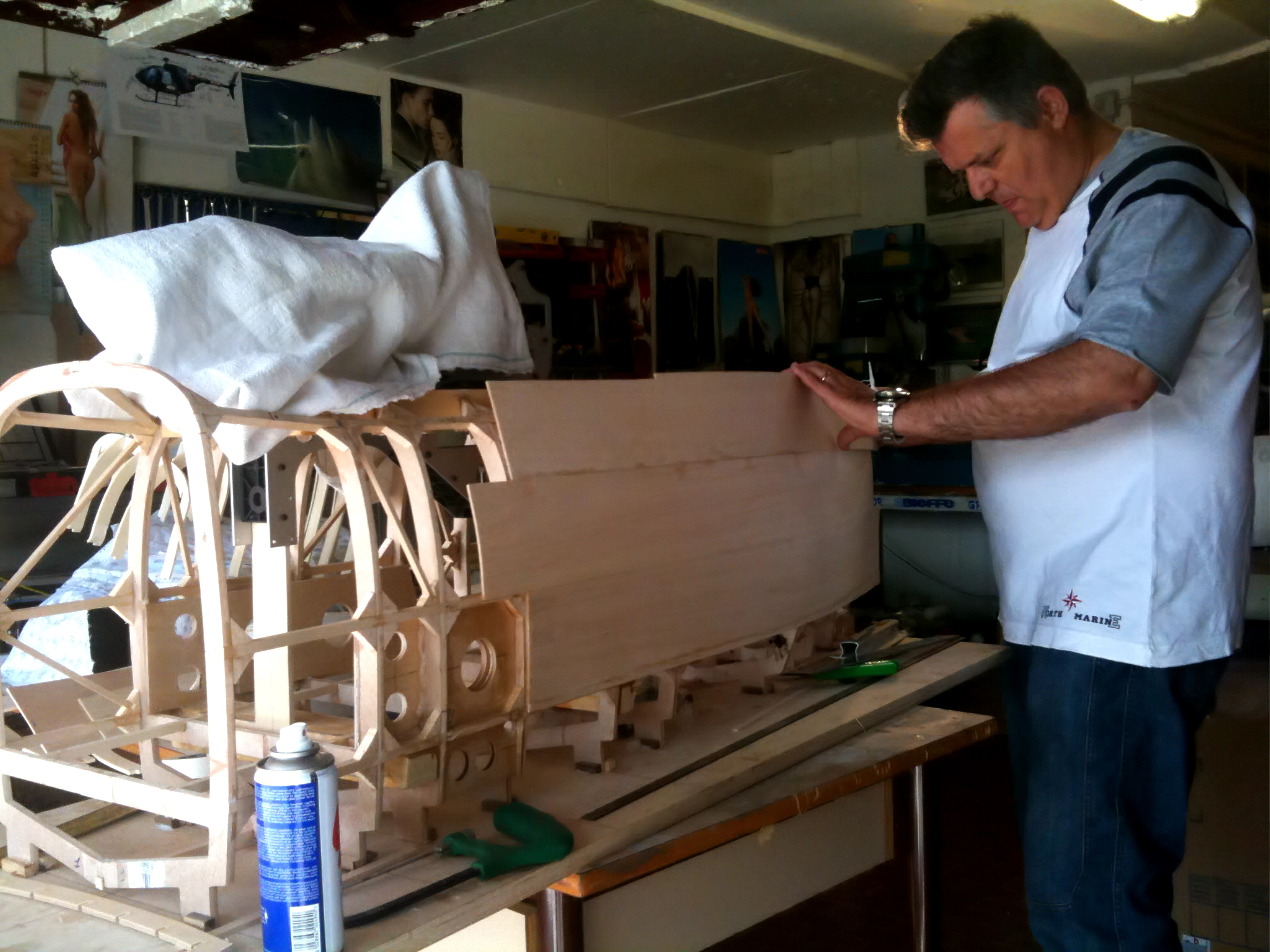

15/06/2010 Inizia il rivestimento della fusoliera in balsa da 2.5 mm.. |
|
 |
11/07/2010 Finito di rivestire fusoliera, coda e pianetto !! Si inizia a vedere la forma !! |
||
